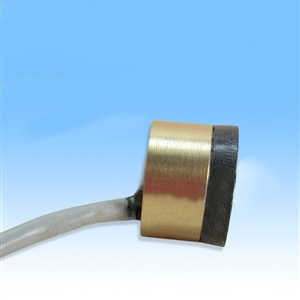

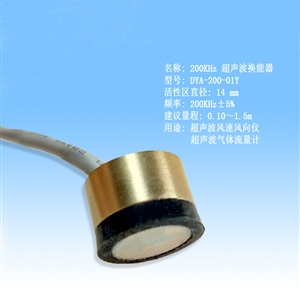

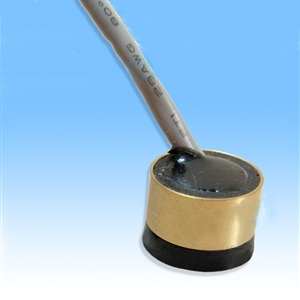

200KHz 超聲波風速風向儀換能器
名稱：200KHz 超聲波換能器
型號：DYA-200-01Y
建議量程：0.10～1.5m
盲區：0.10m
頻率：200KHz±5%
活性區直徑 14 mm
壓力：16 公斤或者 1.6MPa
工作電壓：峰值電壓＜1000 Vpp
本產品適用于：超聲波風速風向儀，超聲波氣體流量計
產品詳情
超聲波風速風向儀換能器 能適應一些惡劣的環境，并且還能抗低溫，但它對于一些外在的條件也有一些要求。具體如下：
一：頻率要求
1、常見頻率是180～220Khz。用于測量30米/秒以內的風速。
2、300KHz,一般用于測量15米/秒以內風速。
3、40KHz,一般用于測量70米/秒以內風速。
4、其他的頻率，有100-160Khz，用的很少。
二、發射電壓
因?yàn)榛臼峭夤╇?，所以一般發射電壓在100～200VPP。
三、信號靈敏度
一個發射，一個接收，聲程100毫米，發射電壓是100VPP，接收端沒有經過放大的電壓要在300～400mV。
四、振動要求
換能器要能夠直接裝在金屬支架上，不需要采取隔振措施。
五、耐腐蝕要求
一般工作環境下沒有耐腐蝕要求，在海邊工作有耐腐蝕要求。所以在海邊工作的超聲波風速風向儀，換能器需要防腐，可以用鈦合金的換能器。
六、對水汽的要求
在露天試用，很容易在探頭上有雨水或者結露。這個會影響發射和接收信號。所以探頭發射面要求是不會吸水的材料。
七、工作溫度要求
-40～60℃。溫度再高不做要求。
八、工作壽命
要求能夠使用5年。
一、換能器的主要技術指標
名稱 | 200KHz 超聲波換能器 | 工作溫度 | -40～+80℃ |
型號 | DYA-200-01Y | 壓力 | 16 公斤或者 1.6MPa |
頻率 | 200KHz±5% | 角度 | ( 波速寬度 ) 半功率角@-3dB:11°±2 銳度 角:23°±4 |
建議量程 | 0.10～1.5m | 外殼材質 | 銅、橡膠 |
等效阻抗 | 1200Ω±20％ | 用途 | 超聲波風速風向儀，超聲波氣體流量計 |
電容量 | 470pF±20％ @1KHz | 安裝尺寸 | 尺寸：14*10 |
靈敏度 | 帶載驅動電壓：800Vpp，距離0.3m 回波幅度 35mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1000Vpp | 重量 | 14g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | （線長：20cm） | 選配 |
三、換能器的接線說明
一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖
五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

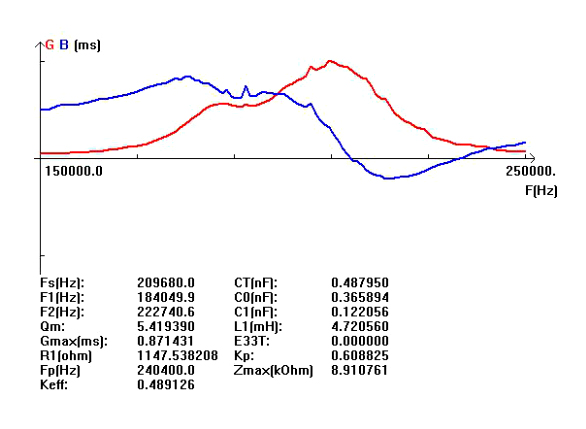

六、換能器的導納曲線圖
七、換能器的外形尺寸圖
如您對以上產品有任何疑問，可隨時撥打 熱線電話：0591-28082552 福州大禹電子科技有限公司 將竭誠為您服務！
