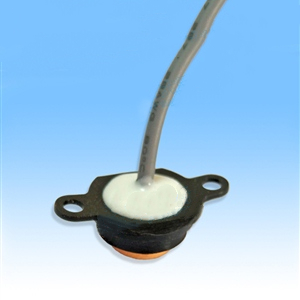

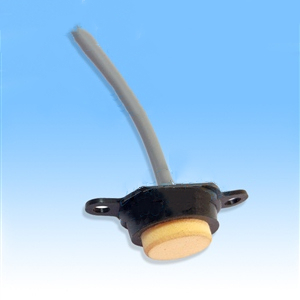

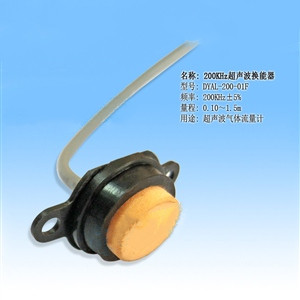

200KHz 超聲波換能器DYAL-200-01F
名稱：200KHz 超聲波換能器
型號：DYAL-200-01F
建議量程：0.10～1.5m
盲區：0.10m
頻率：200KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1000 Vpp
本產品適用于：超聲波氣體流量計
另注：此款系客戶定制產品，非賣品
產品詳情
科學地解決能源三氣的計量問題,一直是業界困擾的問題。進入二十一世紀以來,用于測量氣體流量的超聲波流量計以其無壓損、無阻力、量程比寬、受流體限制少等優點受到業界的廣泛關注。
下面介紹一款超聲波氣體流量計上使用的換能器，其具體參數如下：
一、換能器的主要技術指標 備注：本款系客戶定做，非賣品
名稱 | 200KHz 超聲波換能器 | 工作溫度 | -40～+80℃ |
型號 | DYAL-200-01F | 壓力 | ≤3公斤或者0.3MPa |
頻率 | 200KHz±5% | 角度 | (波束寬度)半功率角@-3dB：7.2°±2， 銳度角：22.7°±4 |
建議量程 | 0.10～1.5m | 外殼材質 | 橡膠 |
等效阻抗 | 800Ω±20％ | 用途 | 超聲波氣體流量計 |
電容量 | 660pF±20％ @1KHz | 安裝尺寸 | （可按客戶要求定制） |
靈敏度 |
發射電壓800Vpp,距離30cm,自發自收 接收信號25 mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1000Vpp | 重量 | 6.7g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 按客戶要求 | 選配 |
三、換能器的接線說明
一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖
五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

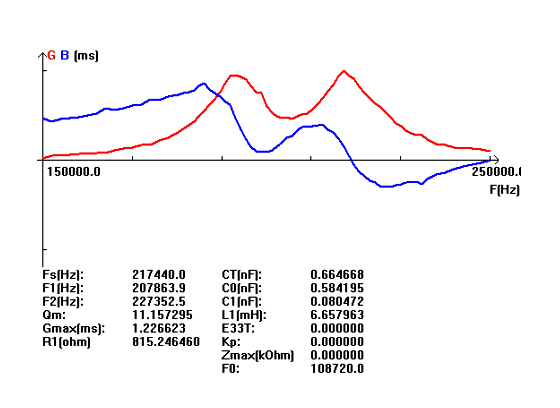

六、換能器的導納曲線圖

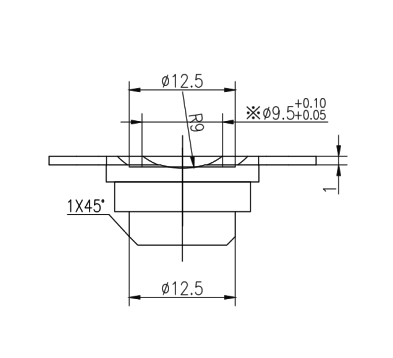

七、換能器的外形尺寸圖
本公司可定制多款超聲波氣體流量計換能器，如您對以上產品有任何疑問，可隨時撥打 熱線電話：0591-28082552
福州大禹電子科技有限公司 將竭誠為您服務！
