66KHz 普通型換能器 A 型 (一體）
名稱：4m量程普通型換能器A型（一體）
型號：DHA-66-05A
量程：0.3～4m
盲區：0.3m
頻率：66KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波傳感器，超聲波測距儀，超聲波接近開關，超聲波氣體流量計等等！
備注：本款系客戶定做，非賣品
產品詳情
一、換能器的主要技術指標
備注：本款系客戶定做，非賣品
名稱 | 66KHz 普通型換能器 A 型 (一體） | 工作溫度 | -40～+80℃ |
型號 | DHA-66-05A | 壓力 | ≤3公斤或者0.3MPa |
頻率 | 66KHz±5% | 角度 | (波束寬度)半功率角@-3dB：8.5°±2， 銳度角：20°±4 |
量程 | 0.3～4m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 300Ω±20％ | 用途 | 超聲波傳感器，超聲波流量計，水下測距儀等 |
電容量 | 1100pF±20％ @1KHz | 安裝尺寸 | M42x2 |
靈敏度 | 空載驅動電壓：300Vpp，距離0.6m 回波幅度100mV | 防護等級 | IP67 |
工作電壓 | 峰值電壓＜1500Vpp | 重量 | 70g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 按客戶要求 | 選配 |
三、換能器的接線說明
一體式：接口（3PIN,1.25mm端子）紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖

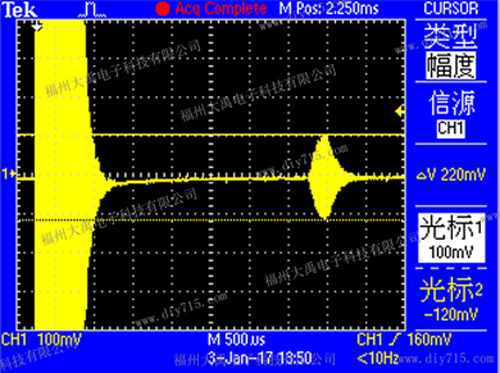

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

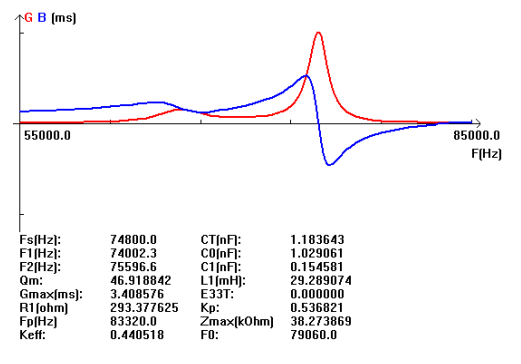

六、換能器的導納曲線圖

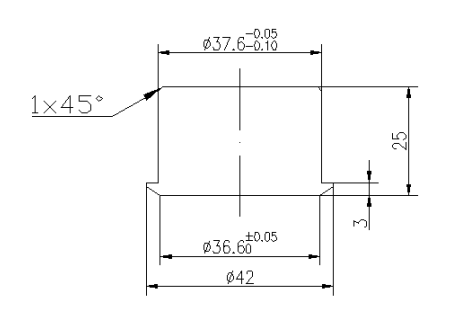

七、換能器的外形尺寸圖
本款為客戶特訂產品，不外購。特此聲明！
