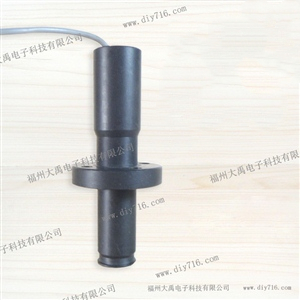

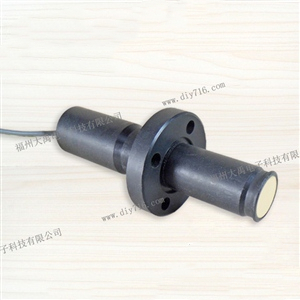

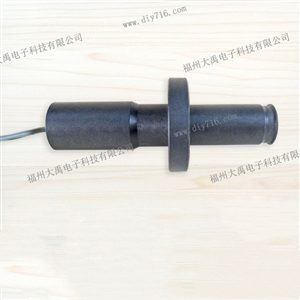

135KHz 超聲波換能器（DYL-02）
名稱：135KHz 超聲波換能器
型號：DYL-02
量程：0.10～1.5m
盲區：0.10m
頻率：135KHz±5％
壓力：≤3 公斤或者 0.3MPa
工作電壓：峰值電壓＜1000Vpp
本產品適用于：超聲波氣體流量計、風速風向儀
產品詳情
一、換能器的主要技術指標
名 稱 | 135KHz 超聲波換能器 | 工作溫度 | -40～+80℃ |
型 號 | DYL-02 | 壓 力 | ≤3 公斤或者 0.3MPa |
頻 率 | 135KHz±5％ | 角 度 | (波速寬度)半功率角@-3dB：7°±2 銳度角：18°±4 |
量 程 | 0.10～1.5m | 外殼材質 | POM |
等效阻抗 | 600Ω±20％ | 用 途 | 超聲波氣體流量計、風速風向儀 |
電容量 | 1900pF±20％ @1KHz | 安裝尺寸 | 如圖所示 |
靈敏度 | 帶載驅動電壓800Vpp，距離0.3m 回波幅度 500mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1000Vpp | 重 量 | 65g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 選配 | 標配 | 選配 |
三、換能器的接線說明
一體式接口信號線：紅、換能器＋，白、換能器－，黑、屏蔽線；默認不帶溫度傳感器。
四、換能器的溫度傳感器原理圖，測試電路原理圖
五、換能器的回波測試圖

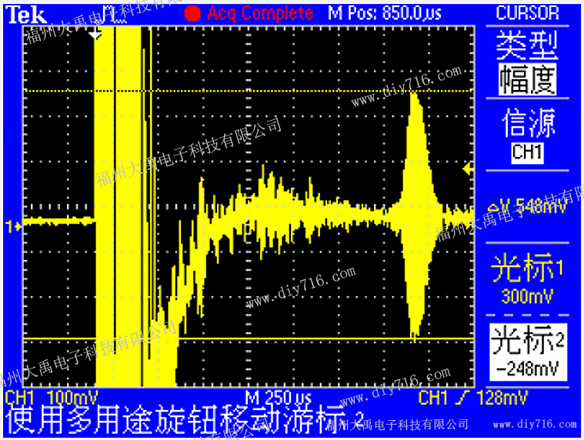

測試環境距離0.6米，測試點ECHO×1

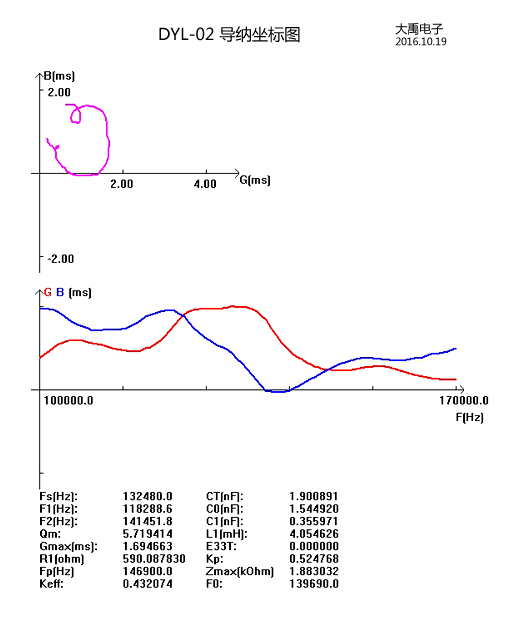

六、換能器的導納曲線圖

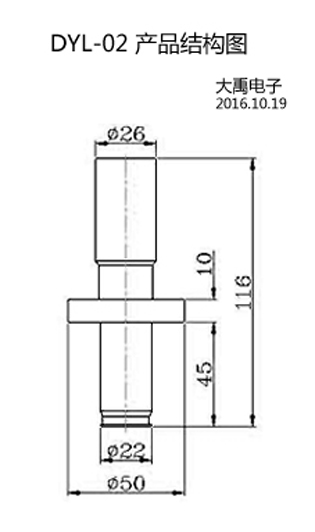

七、換能器的外形尺寸圖
