超聲波淤泥界面儀換能器-聚四氟乙烯材質
名稱：超聲波淤泥界面儀換能器-聚四氟
型號：DYW-50/200-NC
量程：200KHz量程為0.6~120m 50KHz量程為 3~500m
盲區：200KHz盲區為0.6m 50KHz盲區為3m
頻率：200KHZ z±5% 50KHZ z±5%
工作電壓：峰值電壓＜600Vpp
本產品適用于：超聲波流量計，水下測距儀等等！
產品詳情
一、換能器的主要技術指標
名稱 | 200KHz-50KHz水下測距水聲換能器 超聲波淤泥界面儀換能器-聚四氟乙烯材質 | 工作溫度 | -40～+80℃ |
型號 | DYW-50/200-NC | 壓力 | ≤10公斤或者1MPa |
頻率 | 200KHz±5% 50KHZ±5% | 角度 | (波速寬度)半功率角@-3dB:7.5°±1 銳度角:17.5°±2 (200KHz) (波速寬度)半功率角@-3dB:27°±1 銳度角:68°±4 (50KHz) |
量程 | 200KHz 0.6～120m 50KHz 3～500m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 600Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 4300pF±20％ @1KHz | 安裝尺寸 | 詳見結構圖 |
靈敏度 | 探頭驅動電壓600Vpp，距離0.8m 回波幅度15V（200KHz） | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜600VPP | 重量 | 900g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配10m | 選配 |
三、換能器的接線說明
分體：三線，紅：換能器＋ 藍：溫度傳感器線+（MF58） 黑：公共-
四、換能器的測試電路原理圖

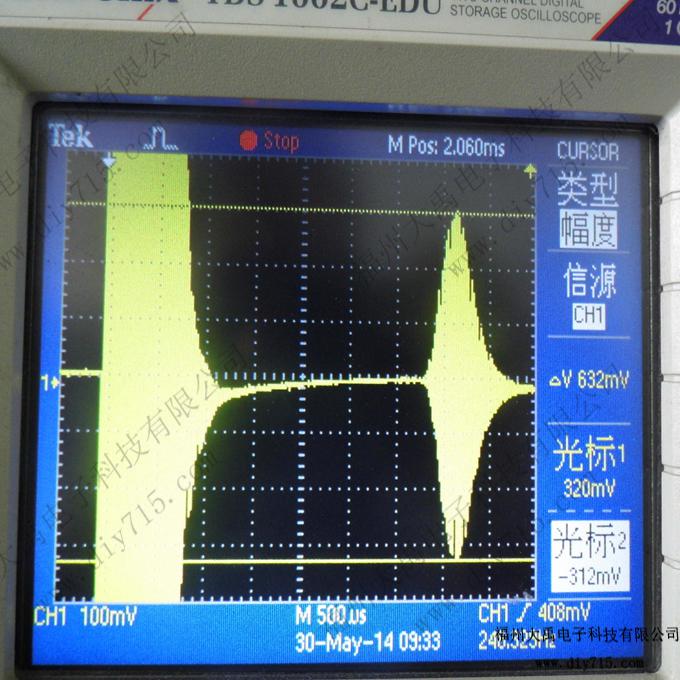

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

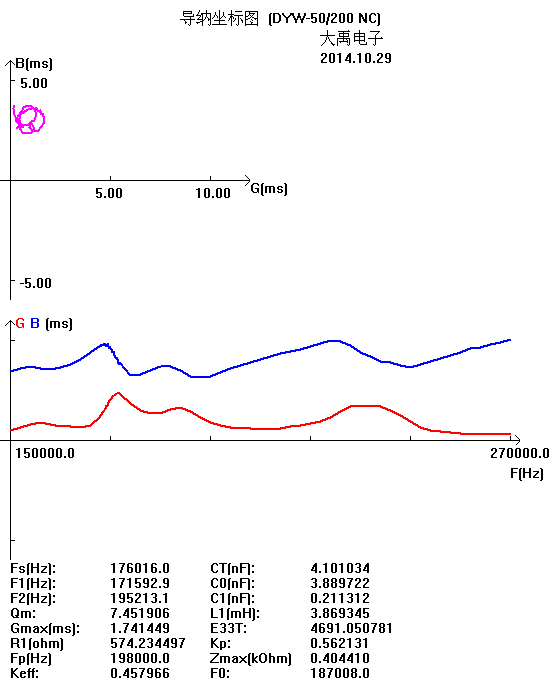

六、換能器的導納曲線圖

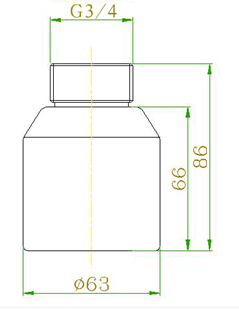

七、換能器的外形尺寸圖
