200KHz - 1MHz 水聲換能器
名稱：1MHz水下測距水聲換能器
型號：DYW-200/1M
量程：1MHz量程為0.05～3m ； 200KHz量程為0.6～120m
盲區：1MHz盲區為0.05m；200KHz盲區為0.6m
頻率：1MHz±5% ；200KHZ±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜300VPP
本產品適用于：超聲波流量計，水下測距儀等等！
產品詳情
一、換能器的主要技術指標
名稱 | 200KHz - 1MHz 水聲換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-200/1M | 壓力 | ≤10公斤或者1MPa |
頻率 | 200KHz±5%；1MHz±5% | 角度 | (波速寬度)半功率角@-3dB:7.5°±1，銳度角:17.5°±4 (波束寬度)半功率角@-3dB：27.3°±1°, 銳度角：67.3°±4°(200KHz) |
量程 | 200KHz 0.6～120m；1MHz 0.05～3m | 外殼材質 | LY12 |
等效阻抗 | 130Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 1100pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 探頭驅動電壓800Vpp，距離0.8m 回波幅度150mV（200KHz） | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜300VPP | 重量 | 135g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配2m | 選配 |
三、換能器的接線說明
分體：二芯帶屏蔽，紅：換能器＋，白換能器－，黑：屏蔽線 （默認不帶溫度傳感器）
四、換能器的測試電路原理圖

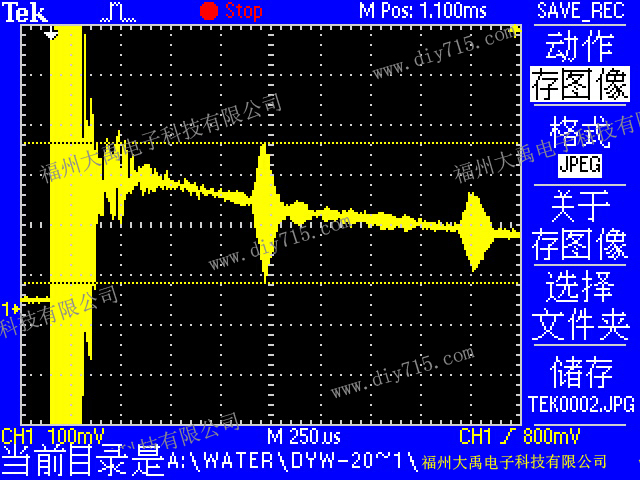

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

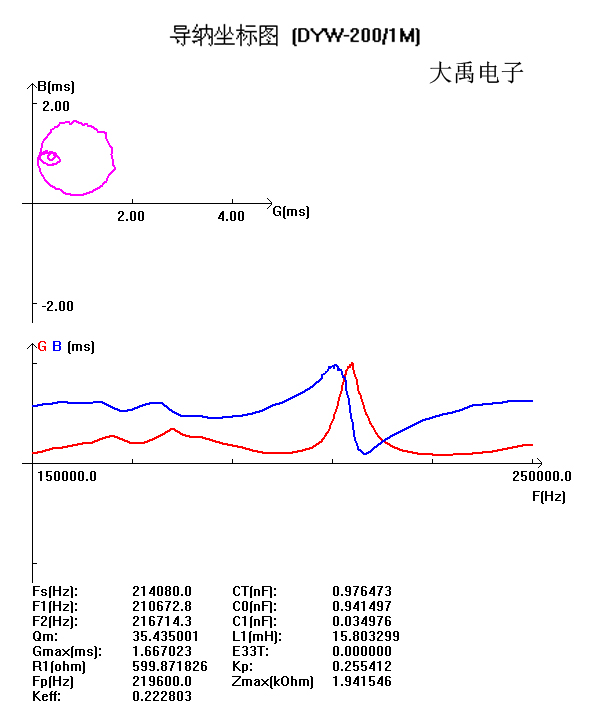

六、換能器的導納曲線圖

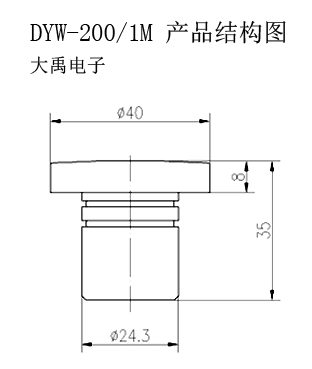

七、換能器的外形尺寸圖
