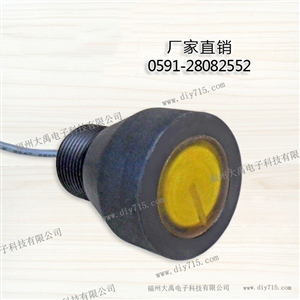

超聲波淤泥界面儀換能器-常規型
名稱：超聲波淤泥界面儀換能器-常規型
型號：DYW-40/200-NA
量程：200KHz 0.6~120m 40KHz 3~500m
盲區：200KHz盲區為0.6m 40KHz盲區為3m
頻率： 200KHZ z±5% 40KHZ z±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波流量計，水下測距儀等等！
產品詳情
一、換能器的主要技術指標
名稱 | 200KHz-40KHz水下測距水聲換能器 超聲波淤泥界面儀換能器-常規型 | 工作溫度 | -40～+80℃ |
型號 | DYW-40/200-NA | 壓力 | ≤10公斤或者1MPa |
頻率 | 200KHz±5% / 40KHZ±5% | 角度 | (波速寬度)半功率角@-3dB:7.5°±1 銳度角:17.5°±2 (波束寬度)半功率角@-3dB：35°±2，銳度角:89±4（40KHZ） |
量程 | 200KHz 0.6～120m 40KHz 3～500m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 210Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 4760pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 探頭驅動電壓600Vpp，距離0.8m 回波幅度15 V（200KHZ） | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重量 | 750g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配10m | 選配 |
三、換能器的接線說明
三線 紅：換能器＋，黑：公共－，藍：溫度傳感器+（MF58）
四、換能器的測試電路原理圖
五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1
六、換能器的導納曲線圖
七、換能器的外形尺寸圖
.jpg)
