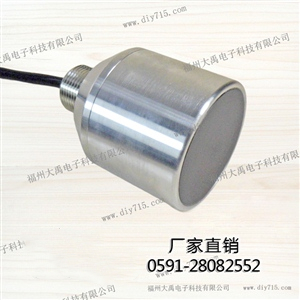

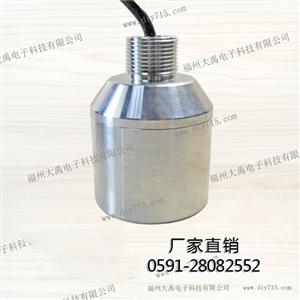

超聲波淤泥界面儀換能器-不銹鋼
名稱：超聲波淤泥界面儀換能器-不銹鋼 200KHz-50KHz
型號：DYW-50/200-NB
建議量程：200KHz量程為0.6~120m 50KHz量程為3~500m
盲區：200KHz盲區為0.6m 50KHz盲區為3m
頻率：50KHZ z±5% 200KHZ z±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波流量計，水下測距儀
產品詳情
一、換能器的主要技術指標
名稱 | 200KHz-50KHz水下測距水聲換能器 超聲波淤泥界面儀換能器-不銹鋼 | 工作溫度 | -40～+80℃ |
型號 | DYW-50/200-NB | 壓力 | ≤10公斤或者1MPa |
頻率 | 200KHz±5% / 50KHZ±5% | 角度 | (波速寬度)半功率角@-3dB:7.5°±1,銳度角:17.5°±2 (波束寬度)半功率角@-3dB：27°±2，銳度角:68°±4（50KHZ） |
量程 | 200KHz 0.6～120m / 50KHz 3～500m | 外殼材質 | 不 銹 鋼 |
等效阻抗 | 600Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 4300pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 探頭驅動電壓600Vpp，距離0.8m 回波幅度16V（200KHz） | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500Vpp | 重量 | 1200g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配10m | 選配 |
三、換能器的接線說明
分體：（三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－；
四、換能器的溫度傳感器原理圖，測試電路原理圖
五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1
六、換能器的導納曲線圖
七、換能器的外形尺寸圖
福州大禹電子——超聲波換能器生產廠家，如果您對以上產品感興趣或有疑問，可撥打熱線電話：0591-28082552 福州大禹電子科技有限公司將竭誠為您服務！
