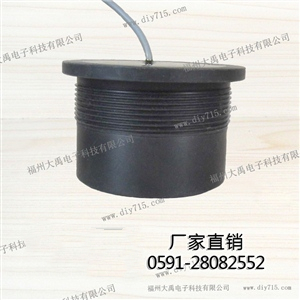

33KHz 水下測距水聲換能器DYW-33
型號：DYW-33
量程：3~500m 盲區：3m
頻率：33KHz±3KHz
工作電壓：峰值電壓＜700VPP 工作溫度：-40～+80℃
壓力：≤3 公斤或者 0.3MPa 安裝尺寸：螺紋：M68X2
角度：(波束寬度)半功率角@-3dB:38°±3，銳度角:104°±4
耐腐蝕性：弱酸弱堿環境下可以使用
用途：超聲波流量計，水下測距儀
產品詳情
產品的主要技術指標：
名稱：33KHz 水聲換能器
型號：DYW-33
頻率：33KHz±3KHz
量程 ：3 ～ 500m
等效阻抗：300Ω ±20％
電容量：4500pF±20％ @1KHz
靈敏度：探頭驅動電壓：24 V、距離：0.3m、回波幅度：500 mV
工作電壓：峰值電壓＜700Vpp
工作溫度：-40～+80℃
壓力：≤3 公斤或者 0.3MPa
角度：(波束寬度)半功率角@-3dB:38°±3，銳度角:104°±4
外殼材質：POM
用途：超聲波流量計，水下測距儀
安裝尺寸：詳見產品結構圖
防護等級：IP68
重量：370g±5％（線長：2m）
接線說明 紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器）

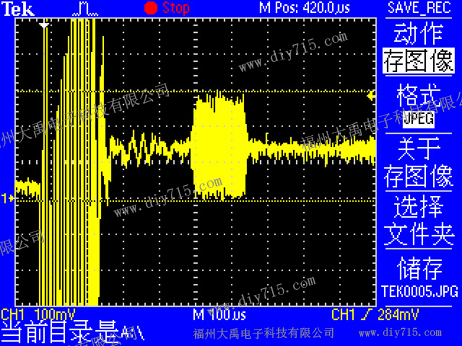

回波圖：

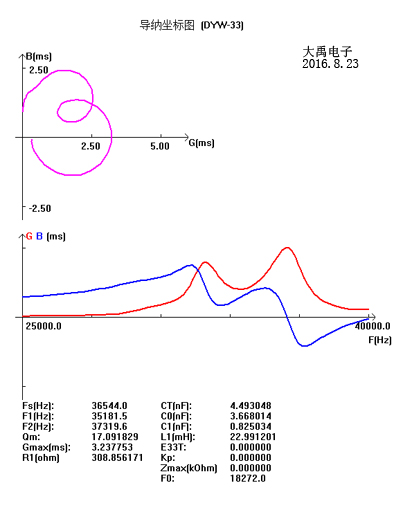

導納坐標圖：

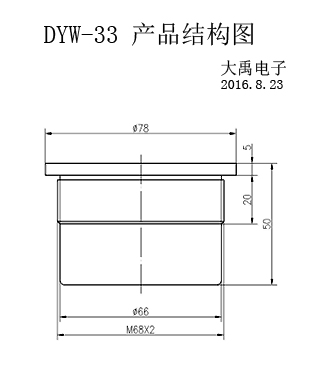

產品結構圖：
一、換能器的基本技術參數說明
1.超聲波換能器：(Ultrasonic Transducer).把別種能源的信號轉換成所要求的超聲或者信號或者能量的器件?；蛘叻粗殉暡ㄐ盘柣蛘吣芰哭D(zhuǎn)換成另一種形式的信號或者能量的器件。超聲波換能器有多種類型，如電聲型超聲波換能器(包括壓電換能器，磁致伸縮換能器，電動式和電磁式換能器，流體動型換能器(包括氣流激勵的振腔哨，旋渦哨，旋笛，圓板哨及流體噴注激勵的簧片哨等)。我們公司的超聲波換能器多以壓電換能器為主。

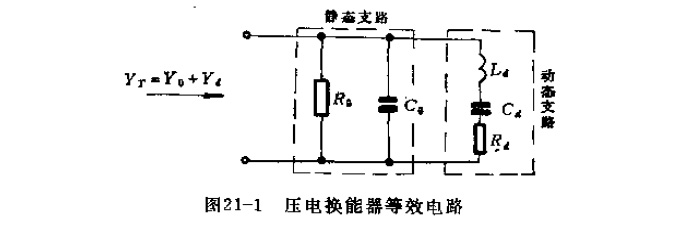

2、換能器的等效電路：壓電換能器都可以等效成如下電路圖。
(出自聲學測量實驗)

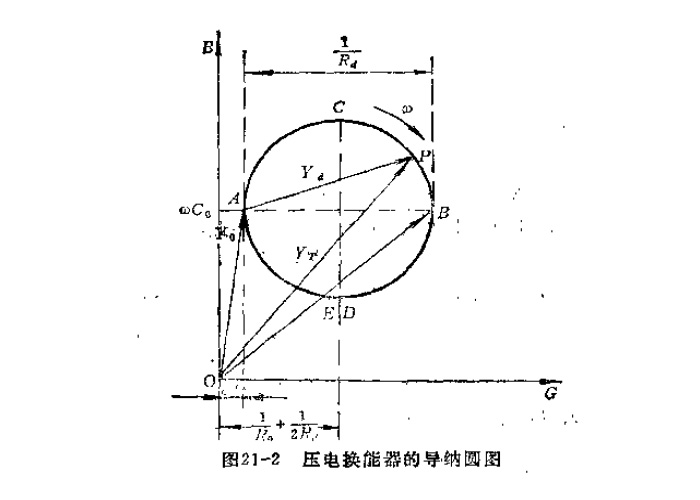

３、c，導納，導納圓。

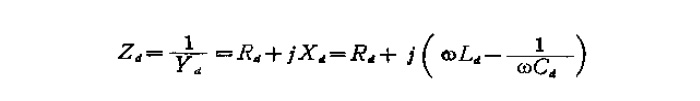

阻抗，導納
(出自聲學測量實驗)
導納整理后可以得到：
這個公式表明：換能器的導納矢量端是一個圓，此圓稱為導納圓。
(出自聲學測量實驗)

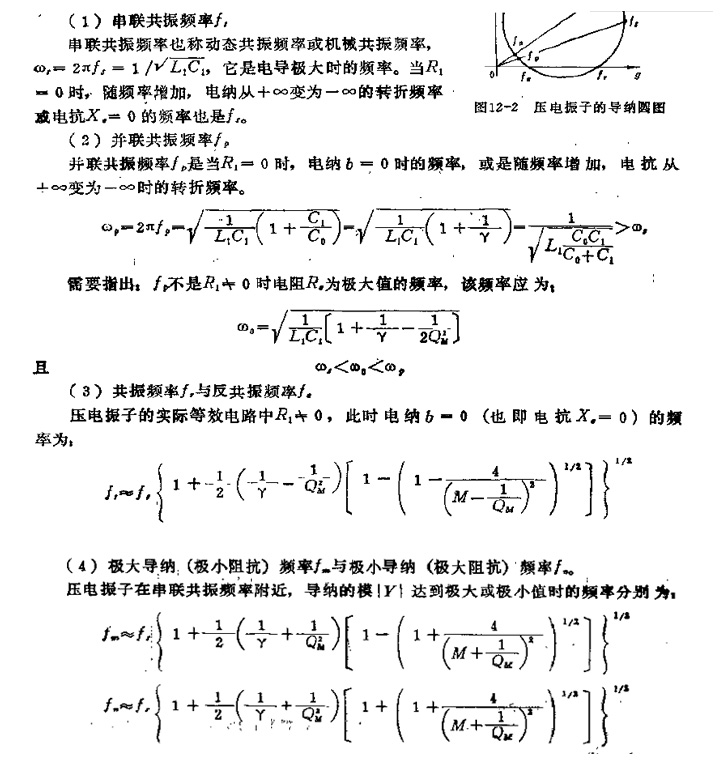

３、換能器的六個諧振頻率
(出自聲學測量實驗)

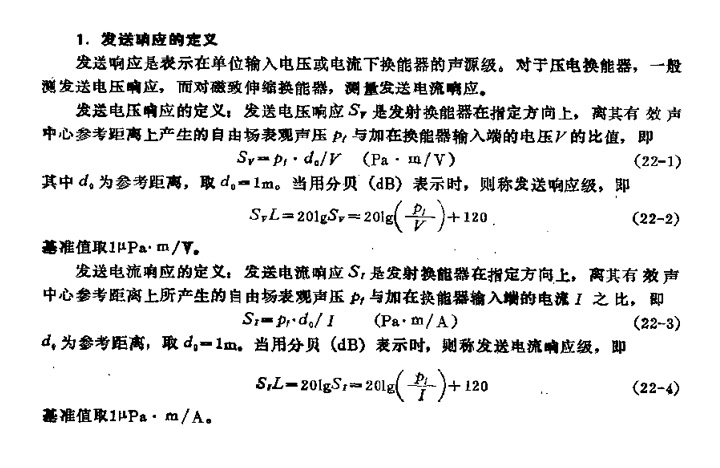

４、指向性靈敏度：(發送響應)
(出自聲學測量實驗)
在下面的產品描述中，換能器的測量最大量程，代表換能器的靈敏度。
５、換能器的指向性：

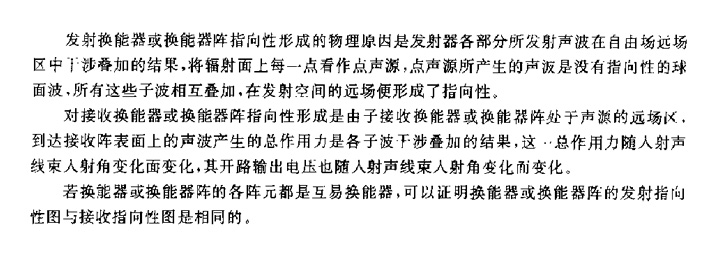

換能器和換能器陣的指向性是指其發射響應(電壓響應和功率響應)或接收響應(聲壓靈敏度或功率靈敏度)的幅值隨方位角的變化而變化的一種特性。通常，它在某個參考方向有一個極大值。將這種指向性響應按其相對比值畫成圖，就可以得到指向性響應圖。這種圖可以繪成二維的，也可以是三維的。一般是二維圖。
(出自超聲手冊)
指向性參數的描述：
(出自超聲手冊)

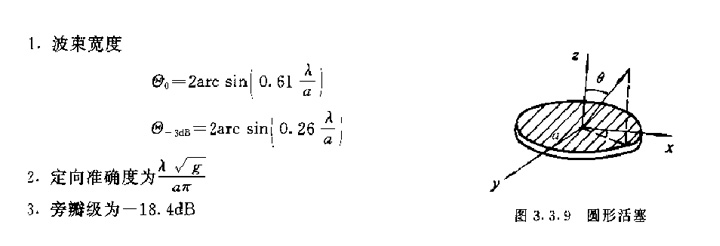

我公司的產品，目前主要以圓形活塞陣為主。圓形活塞陣的角度計算公式為：
(出自超聲手冊)

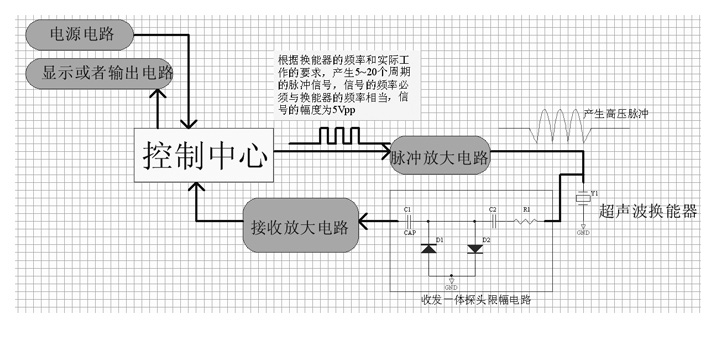

超聲波測距系統框圖
福州大禹電子——超聲波換能器生產廠家，如果您對以上產品感興趣或有疑問，請撥打熱線電話：0591-28082552 福州大禹電子科技有限公司將竭誠為您服務！
