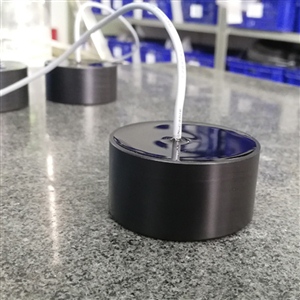

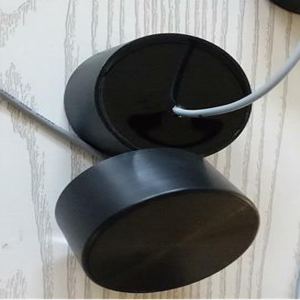

88KHz 普通型換能器 DYW-88K-200AE
名稱：88KHz 普通型換能器
型號：DYW-88K-200AE
頻率：88KHz±5%
最小阻抗：150Ω±20％
工作電壓：峰值電壓＜2250Vpp
本產品適用于：井下鉆井換能器
產品詳情
井下鉆井換能器（檢測側壁塌陷）
在建筑工程施工中，挖完樁基，需要灌入密度1.3~1.4的泥漿，用超聲波來檢測側壁是否有塌陷。這樣就要求超聲波的發射能量足夠大，同時要具備極強的穿透力，并且盲區小。
大禹電子技術部經過多次實驗，用32個小的陶瓷柱，組成的換能器陣列，頻率90KHz，靈敏度是單陶瓷片的3倍，盲區約0.5m。很好的滿足了現場的需要。
一、換能器的主要技術指標
名稱 | 88KHz 普通型換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-88K-200AE | 壓力 | 壓力：≤10 公斤或者 1MPa |
頻率 | 88KHz±5% | 角度 | (波束寬度)半功率角@-3dB：18°±10%； 銳度角：44°±10%； |
量程 | 0.5～200m | 外殼材質 | POM |
等效阻抗 | 150Ω±20％ | 用途 | 井下鉆井換能器 |
電容量 | 2000pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 空載驅動電壓：500Vpp，距離 0.7m，回波幅度 5.0V | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜2250Vpp | 重量 | 290g±5％（線長：2m） |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 標配2m | 選配 |
三、換能器的接線說明
接線方式：一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（不帶溫度傳感器）
四、換能器的測試電路原理圖

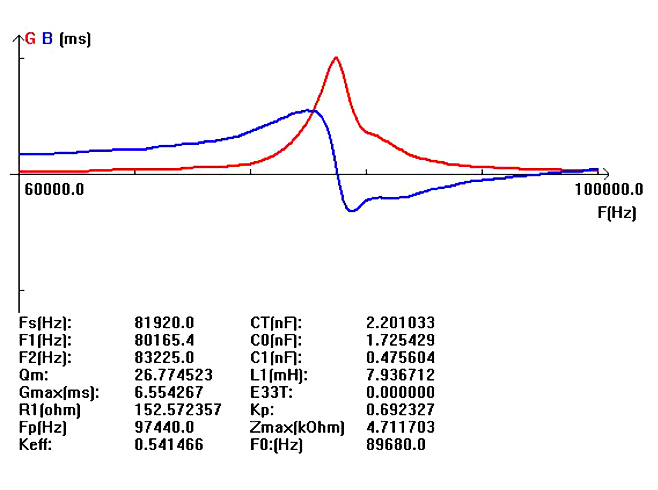

五、換能器的導納曲線圖

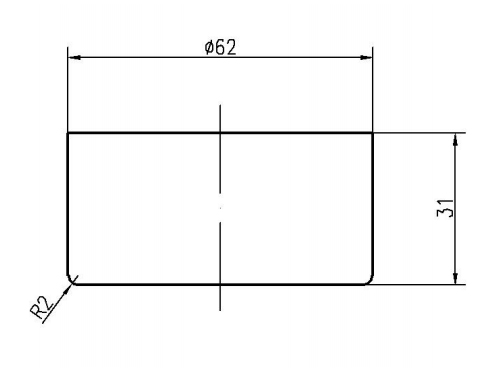

六、換能器的外形尺寸圖
