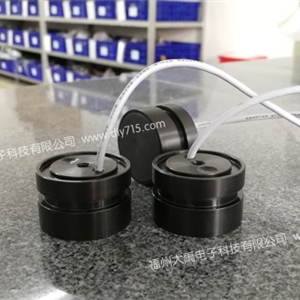

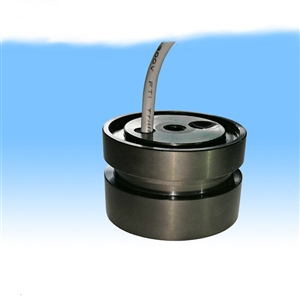

1MHz水下測距水聲換能器 型號：DYW-1M-01V
名稱：1MHz水下測距水聲換能器
型號：DYW-1M-01V
量程：0.05～3m
盲區：0.05m
頻率：1MHz±5%
壓力：≤10 公斤或者1MPa
工作電壓：峰值電壓＜300Vpp
本產品適用于：水下測距儀
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名稱 | 1MHz 水下測距 水聲換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-1M-01V | 壓力 | ≤10 公斤或者1MPa |
頻率 | 1MHz±5% | 角度 | (波束寬度)半功率角@-3dB:1.8°±0.5， 銳度角4.4°±1 |
建議量程 | 0.05 ～ 3m | 外殼材質 | 復合材料 |
等效阻抗 | 15Ω±20％ | 用途 | 水下測距儀 |
電容量 | 6000pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 探頭驅動電壓：24 V、距離0.3m、 回波幅度1000 mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜300Vpp | 重量 | 可定制不同規格 |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 無 | 選配 |
分 體 | 無 | 標配2m | 選配 |
三、換能器的接線說明
一體：白：換能器＋，黑：換能器－、屏蔽線；（默認不帶溫度傳感器）
四、換能器的測試電路原理圖

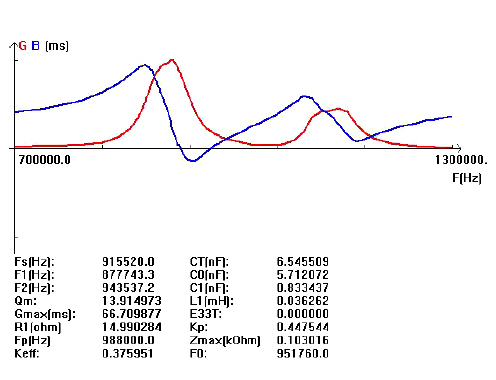

五、換能器的導納曲線圖

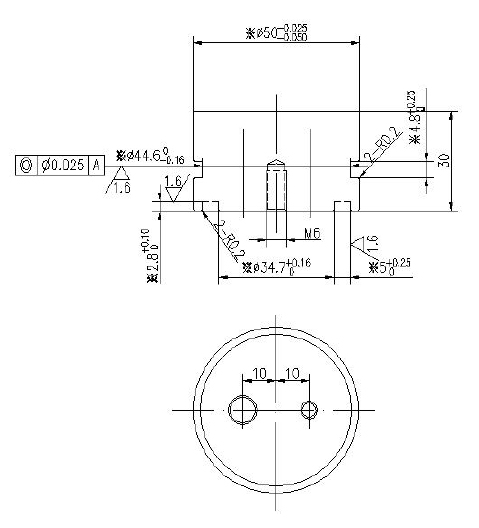

六、換能器的外形尺寸圖
