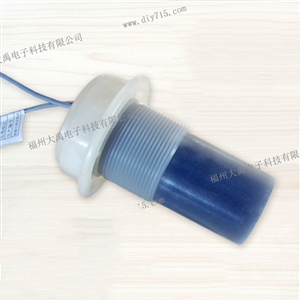

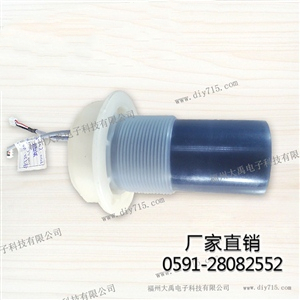

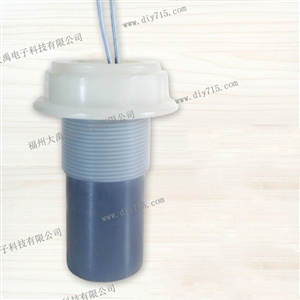

64KHz 程防腐型換能器 PA型 (一體）
名稱：64KHz 普通型換能器 PA型
型號：DYA-64-05PA
量程：0.3～5m
盲區：0.3m
頻率：64KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
一、換能器的主要技術指標
名 稱 | 64KHz 程防腐型換能器 PA型 (一體） | 工作溫度 | -40～+80℃ |
型 號 | DYA-64-05PA | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 64KHz±5% | 角 度 | (波速寬度)半功率角@-3dB:7°±2 銳度角:16°±4 |
量 程 | 0.3～5m | 外殼材質 | PVDF |
最小阻抗 | 2200Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 1000pF±20％ @1KHz | 安裝尺寸 | 底裝螺紋：M48×2 或者 G1-1/2 |
靈敏度 | 帶載驅動電壓：880Vpp，距離0.6m 回波幅度300mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500Vpp | 重 量 | 310g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | M48×2螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 選配 | 無 | 選配 |
三、換能器的接線說明
信號線：紅、換能器＋，白、換能器－，黑、屏蔽線
默認不帶溫度傳感器.
四、換能器的溫度傳感器原理圖，測試電路原理圖
五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

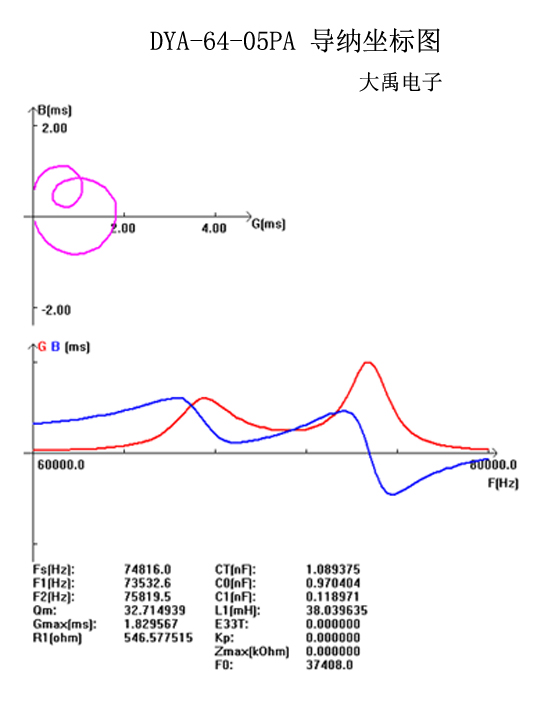

六、換能器的導納曲線圖

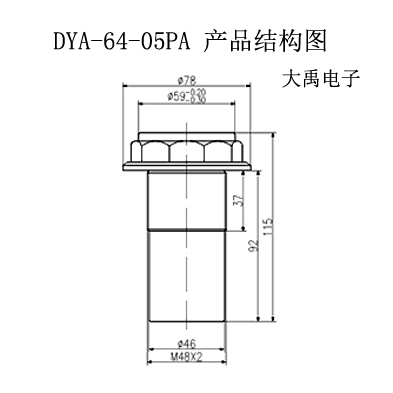

七、換能器的外形尺寸圖
