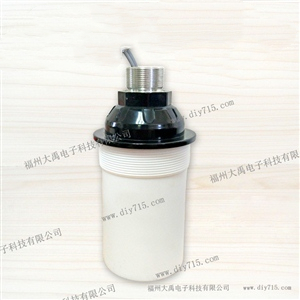

21KHz 防腐型換能器 C 型（一體式）
名稱：21KHz 防腐型換能器 C 型（一體式）
型號：DYA-21-30FC
量程：1.0～30m
盲區：1.0m
頻率：21KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
一、換能器的主要技術指標
名 稱 | 21KHz 防腐型換能器 C 型（一體式） | 工作溫度 | -40～+80℃ |
型 號 | DYA-21-30FC | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 21KHz±5% | 角 度 | (波速寬度)半功率角@-3dB：13°±2 銳度角：31°±4 |
量 程 | 1.0～30m | 外殼材質 | 聚四氟 |
最小阻抗 | 1100Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 11000pF±20％ @1KHz | 安裝尺寸 | 底裝螺紋M78×2 |
靈敏度 | 帶載驅動電壓560Vpp，距離0.6m 回波幅度300mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500Vpp | 重 量 | 1020g±5％ |
二、換能器的分類和配件
配 件 | M38×1.5螺母 | M78×2螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 選配 | 無 | 選配 |
分 體 | 選配 | 選配 | 標配10m | 選配 |
三、換能器的接線說明
一體信號線：3PIN2.54mm間距接線端子，為換能器的連接線；紅色為正， 白色為負，黑色為屏蔽線
溫度傳感器線：3PIN2.0mm間距接線端子,白黑為溫度傳感器線 （MF58）
四、換能器的溫度傳感器原理圖，測試電路原理圖

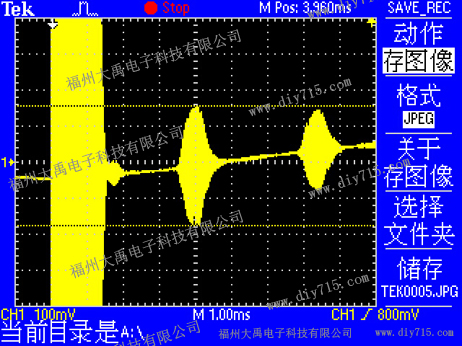

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

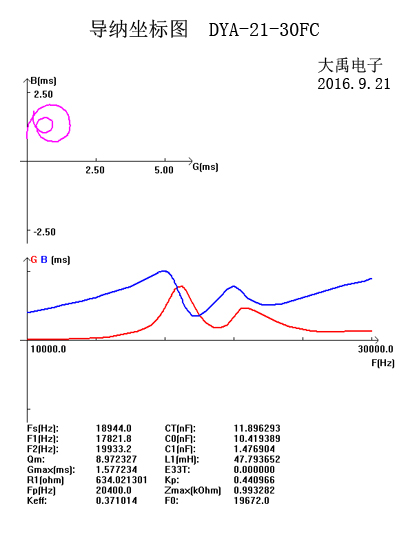

六、換能器的導納曲線圖

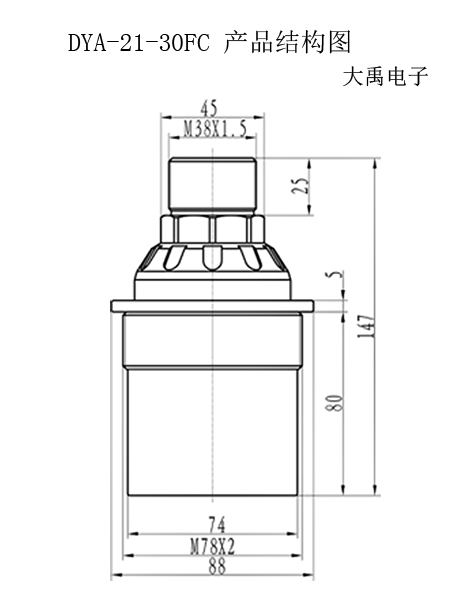

七、換能器的外形尺寸圖
