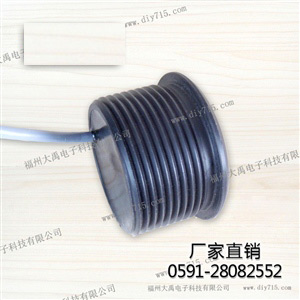

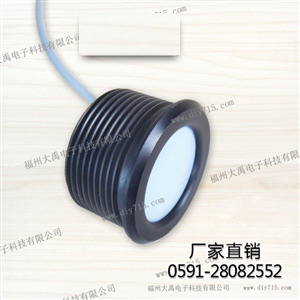

5m量程普通型換能器 E型 DYA-64-05E
名稱：5m量程普通型換能器 E型
型號：DYA-64-05E
量程：0.3～5m
盲區：0.3m
頻率：64KHz±1.5KHz
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
一、換能器的主要技術指標
名 稱 | 5m量程普通型換能器 E型 | 工作溫度 | -40～+80℃ |
型 號 | DYA-64-05E | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 64KHz±1.5KHz | 角 度 | (波速寬度)半功率角@-3dB:8°±2 銳度角:19°±4 |
量 程 | 0.3～5m | 外殼材質 | 弱酸弱堿環境下可以使用（ABS） |
等效阻抗 | 600Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 930pF±20％ @1KHz | 安裝尺寸 | 螺紋M38×2 |
靈敏度 | 帶載驅動電壓：900Vpp，距離0.6m 回波幅度300mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 69g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | M38×2螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 選配 | 無 | 選配 |
分 體 | 選配 | 選配 | 標配20cm | 選配 |
三、換能器的接線說明
信號線：紅、換能器＋，白、換能器－，黑、屏蔽線
默認不帶溫度傳感器.
四、換能器的溫度傳感器原理圖，測試電路原理圖

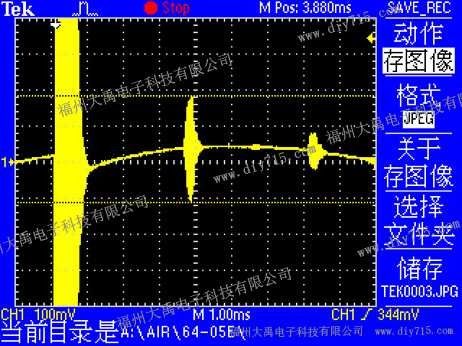

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

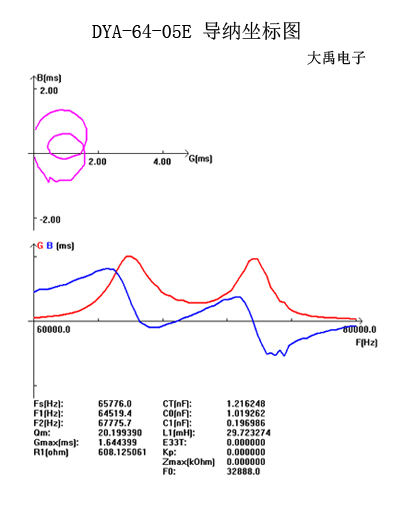

六、換能器的導納曲線圖
七、換能器的外形尺寸圖
