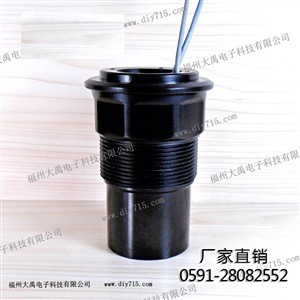

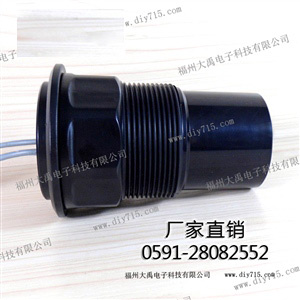

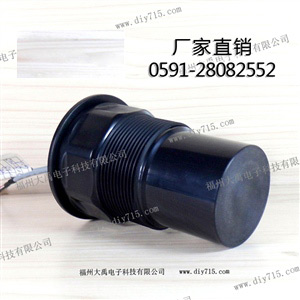

12m量程普通型換能器 E型 DYA-40-12E
名稱： 12m量程普通型換能器 E型
型號：DYA-40-12E
量程：0.5～12m
盲區：0.5m
頻率：40KHz±1.5KHz
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
一、換能器的主要技術指標
名 稱 | 12m量程普通型換能器 E型 | 工作溫度 | -40～+80℃ |
型 號 | DYA-40-12E | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 40KHz±1.5KHz | 角 度 | (波速寬度)半功率角@-3dB:10°±2 銳度角:23°±4 |
量 程 | 0.5～12m | 外殼材質 | 弱酸弱堿環境下可以使用（ABS） |
等效阻抗 | 340Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 3500pF±20％ @1KHz | 安裝尺寸 | 底裝螺紋M60×2或者G2A |
靈敏度 | 帶載驅動電壓700Vpp，距離0.6m 回波幅度500mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 440g±5％ |
二、換能器的分類和配件
配 件 | M32×1.5螺母 | M60×2或G2A螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 選配 | 無 | 選配 |
三、換能器的接線說明
一體信號線：3PIN2.54mm間距接線端子，為換能器的連接線； 紅色為正，白色為負，黑色為屏蔽線
溫度傳感器線：3PIN2.0mm間距接線端子,白黑為溫度傳感器線 （MF58）
四、換能器的溫度傳感器原理圖，測試電路原理圖
五、換能器的回波測試圖

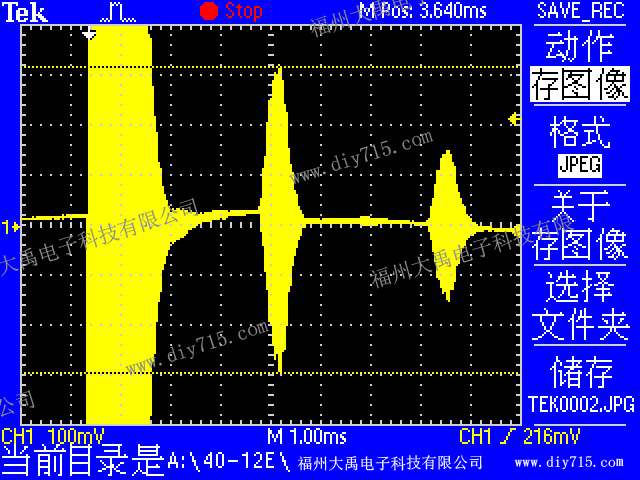

測試環境距離0.6米，測試點ECHO×1
六、換能器的導納曲線圖

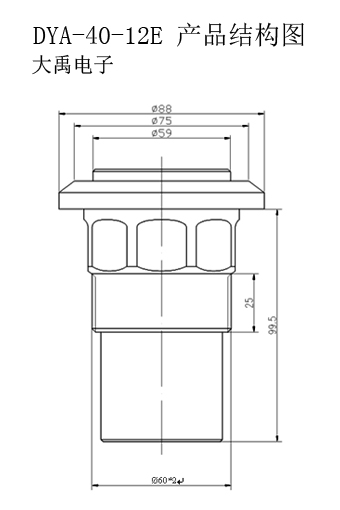

七、換能器的外形尺寸圖
