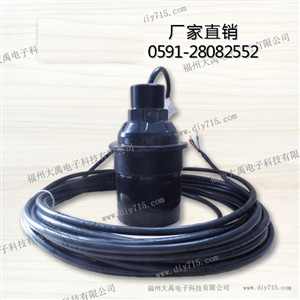

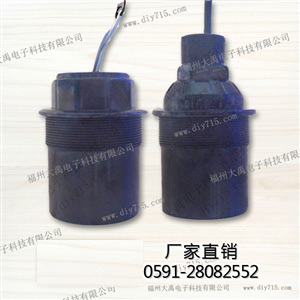

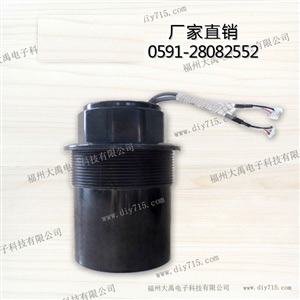

20m量程普通型換能器 C型
名稱：20m量程普通型換能器 C型
型號：DYA-25-20C
量程：0.6～20m
盲區：0.6m
頻率：25KHz±1.5KHz
工作電壓：峰值電壓＜1500VPP
本產品適用于：液位，物位測量，水平測量，接近測量，避障，交通測量，大范圍氣體流速流向測量等等！
產品詳情
一、換能器的主要技術指標
名 稱 | 20m量程普通型換能器 C型 | 工作溫度 | -40～+80℃ |
型 號 | DYA-25-20C | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 25KHz±1.5KHz | 角 度 | (波速寬度)半功率角@-3dB:11.5°±2 銳度角:25°±4 |
量程 | 0.6～20m | 外殼材質 | 弱酸弱堿環境下可以使用（PC） |
等效阻抗 | 600Ω±20％ | 用 途 | 液位，物位測量，水平測量，接近測量，避障，交通測量，大范圍氣體流速流向測量 |
電容量 | 10500pF±20％ @1KHz | 安裝尺寸 | 吊裝螺紋M38×1.5，底裝螺紋M78×2 |
靈敏度 | 發射電壓800Vpp，距離0.6m 回波幅度420mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 920g±5％ |
二、換能器的分類和配件
配 件 | M38×1.5螺母 | M78×2螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 選配 | 無 | 選配 |
分 體 | 選配 | 選配 | 標配10m | 選配 |
三、換能器的接線說明
分體：四芯帶屏蔽，紅：換能器＋；黃：換能器－；藍：黑溫度傳感器線（MF58）
一體信號線：3PIN2.54mm間距接線端子，為換能器的連接線； 白色為正，紅色為負，黑色為屏蔽線
溫度傳感器線：3PIN2.0mm間距接線端子,白黑為溫度傳感器線 （MF58）
四、換能器的溫度傳感器原理圖，測試電路原理圖

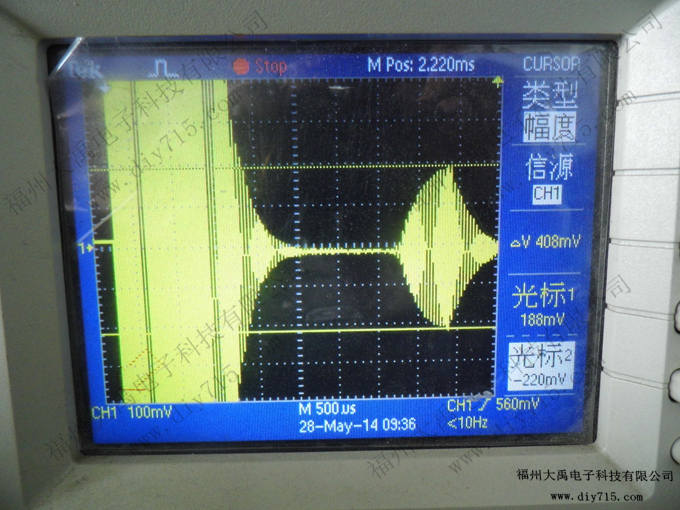

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

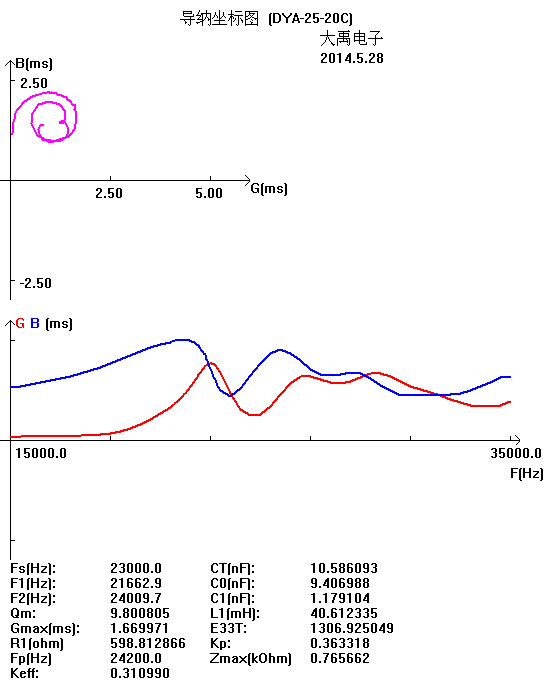

六、換能器的導納曲線圖

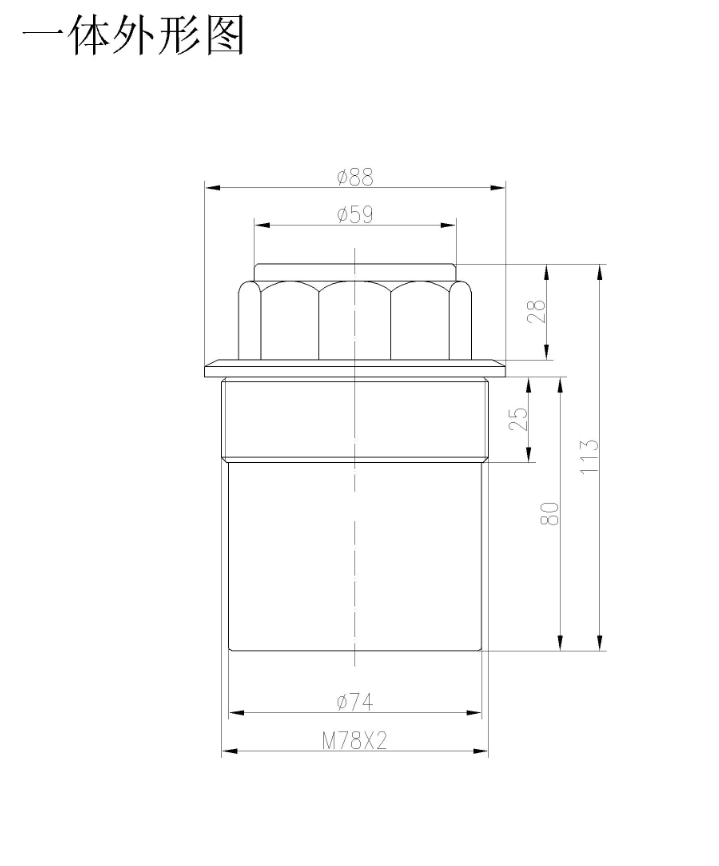

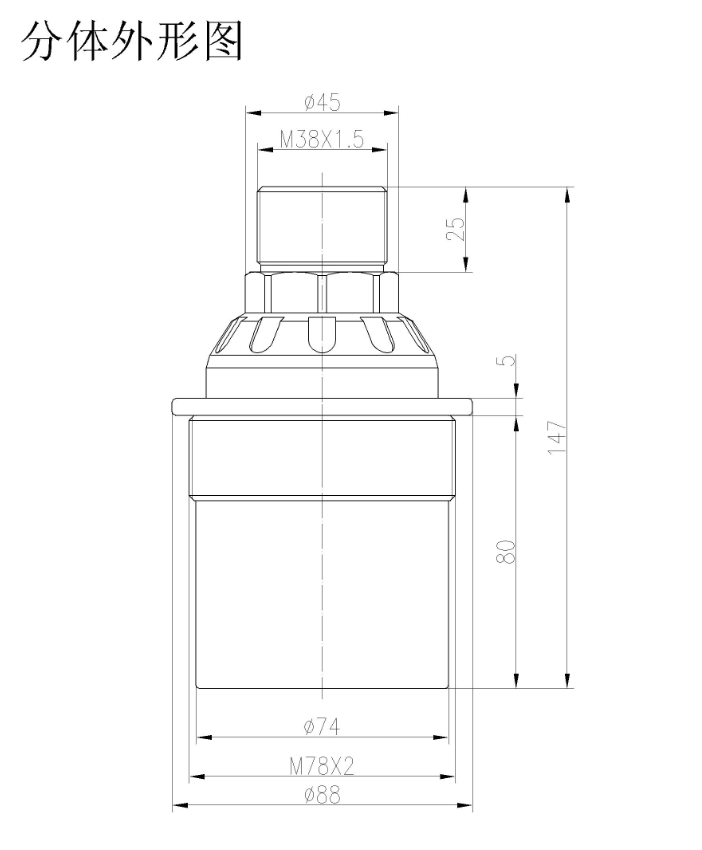

七、換能器的外形尺寸圖
