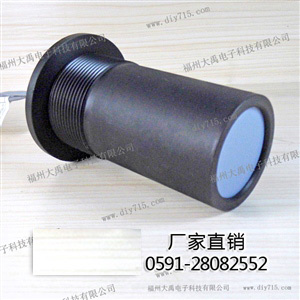

8m量程普通型換能器 A型 分體 DYA-49-08A-F
名稱：8m量程普通型換能器 A型 分體
型號：DYA-49-08A-F
量程：04～8m
盲區：0.4m
頻率：49KHz±1.5KHz
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
一、換能器的主要技術指標
名 稱 | 8m量程普通型換能器A型 分體式 | 工作溫度 | -40～+80℃ |
型 號 | DYA-49-08A-F | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 49KHz±1.5KHz | 角 度 | (波速寬度)半功率角@-3dB:9°±2 銳度角:20°±4 |
量 程 | 0.4～8m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 240Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 2200pF±20％ @1KHz | 安裝尺寸 | 吊裝螺紋M32*1.5 |
靈敏度 | 帶載驅動電壓800Vpp，距離0.6m 回波幅度400mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 700g±5％ |
二、換能器的分類和配件
配 件 | M32×1.5螺母 | M48×2、G1-1/2螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 選配 | 選配 | 標配10m | 選配 |
三、換能器的接線說明
分體（四線）：紅：換能器＋、白：換能器－、藍，黑溫度傳感器線（MF58）；
分體（三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－；
四、換能器的溫度傳感器原理圖，測試電路原理圖

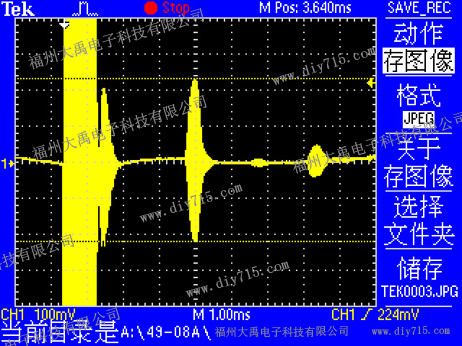

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

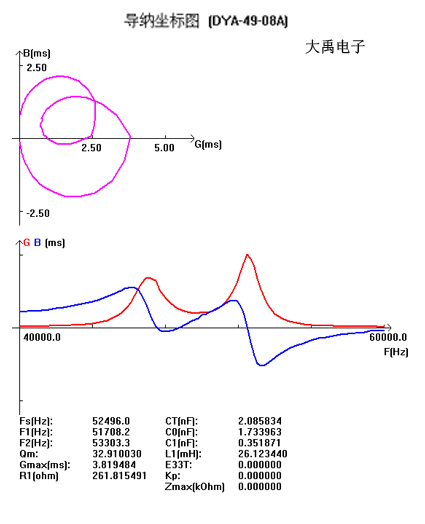

六、換能器的導納曲線圖

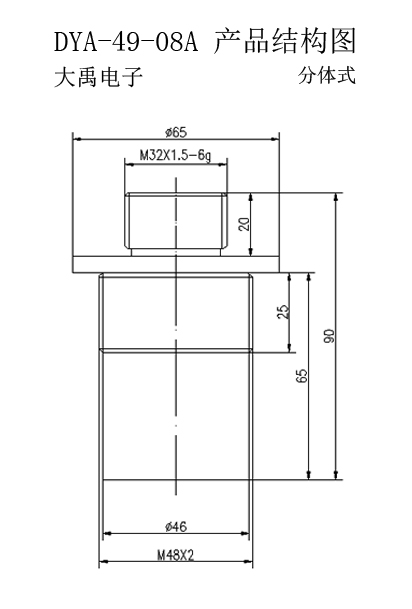

七、換能器的外形尺寸圖
