超聲波水位計IP68超聲波水位計

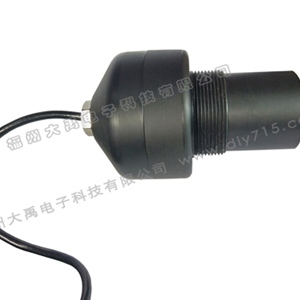

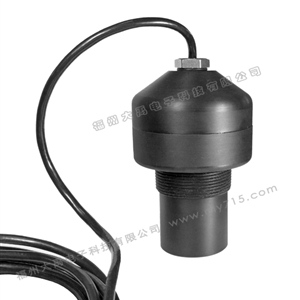

IP68 超聲波水位計
測量范圍：1米，2米，3米，4米，5米，6米，7米，8米；
測量輸出結果：探頭發射面到被測水面之間的距離值；
傳感器螺紋：根據測量范圍不同，螺紋不同；
盲區范圍：根據測量范圍不同，盲區不同；
工作環境溫度：-20～+60℃；
產品詳情
一、產品簡介
利用聲波介質對被檢測物進行非接觸式和無磨損的檢測。
超聲波水位計主要是檢測污水、河水、清水，能夠測量傳感器發射面到水表面的距離值。
產品防護等級達到IP68水平可以在水下10米以內深度長期浸泡，不會損壞。(注意儀表的電纜線出線部分需要現場接線后可靠密封，避免進水)
二、測量原理
超聲波探頭發射出的超聲脈沖，通過空氣傳播到被測水面，經反射后再通過空氣返回到超聲波探頭，因為發射和接收的時間都是能夠知道的，根據這個時間×聲速÷2=探頭發射面到水面之間的距離。
計算公式：D ＝ C*t/2 (除以2是因為聲波從發射到接收實際是一個來回，D是距離，C是聲速，t是時間）。
如果發射和接收時間差是0.01秒，聲速是340米/秒。
340米/秒×0.01秒=3.40米 3.40米÷2=1.70米
也就是探頭發射面到水面之間的距離是1.70米。
三、產品特點
防護等級高：IP68。
響應時間短
通過RS485 完成地址設置
豐富的輸出方式：模擬量或者RS485，跟供電電壓有關。
四、主要技術指標
測量范圍：1米，2米，3米，4米，5米，6米，7米，8米；
測量輸出結果：探頭發射面到被測水面之間的距離值；
傳感器螺紋：根據測量范圍不同，螺紋不同；
盲區范圍：根據測量范圍不同，盲區不同；
供電電壓：直流24V，輸出1路4-20mA或者1路RS485 MODBUS協議；
供電電壓：直流12V，輸出1路RS485 MODBUS協議；
顯 示：無顯示
配套電纜長度：1米
電纜出線：4芯
工作環境溫度：-20～+60℃；
工作環境壓力：一個標準大氣壓；
工作環境濕度：≤90%RH非凝結；
五、外形和接線

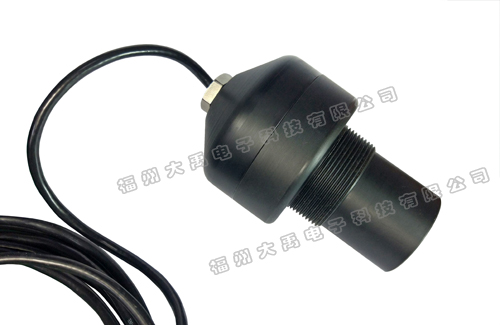

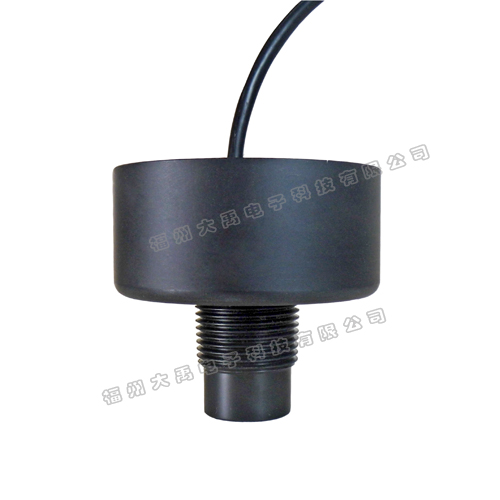

5.1 產品外形
①不同測量范圍的產品的外形尺寸會不一樣。
②因為產品在不斷升級中，產品的外形尺寸會不斷修改，說明書中的圖片僅供參考。
(此款系客戶定制，不對外）
IP68 超聲波水位計

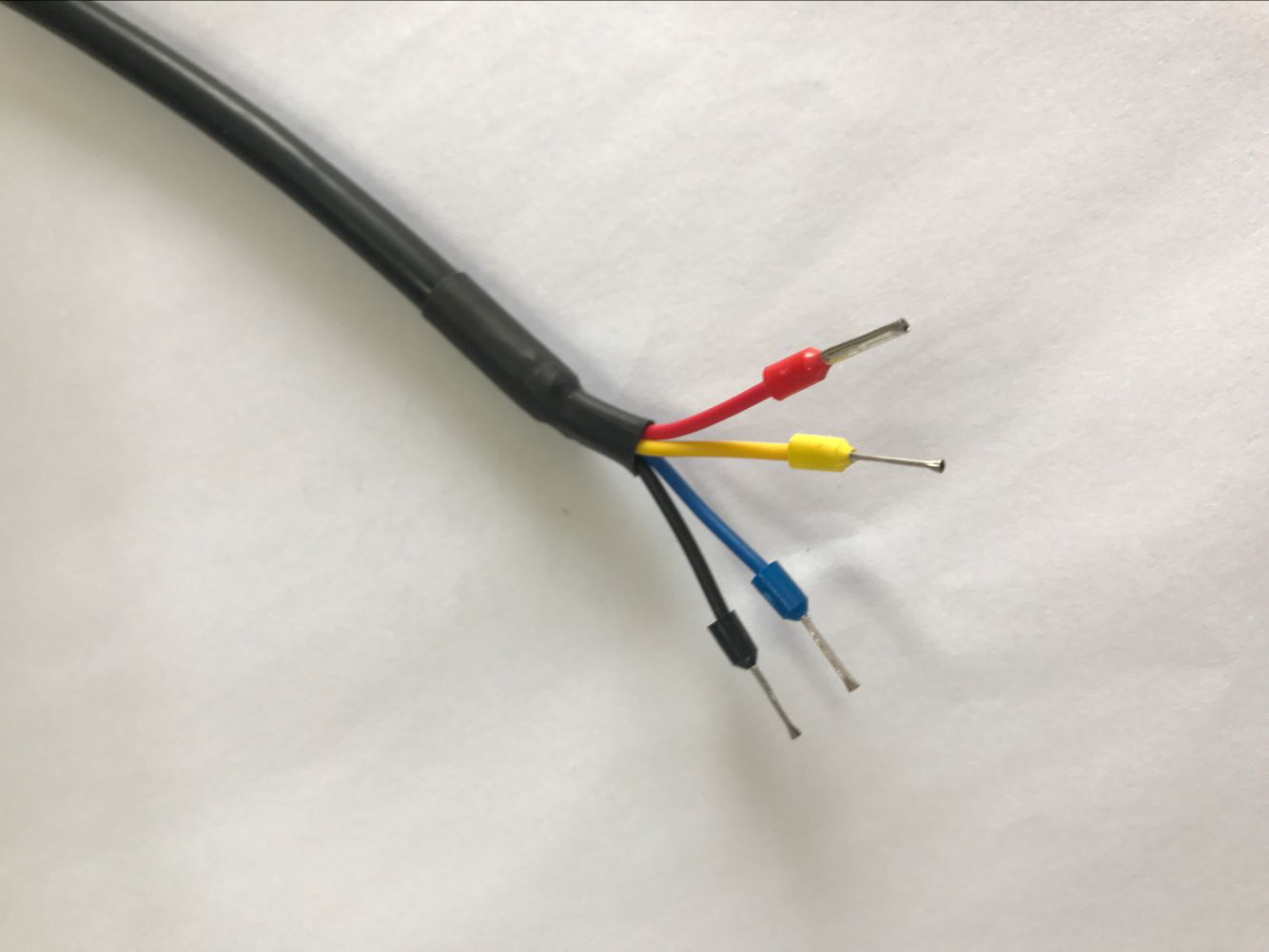

5.2 接線方式
①4～20mA出線方式
供電電源： 紅線： 24VDC+ 黑線： 24VDC–
4～20mA： 黃線： mA + 藍線： mA–
②485通訊接線方式
供電電源： 紅線： 24VDC+ 黑線： 24VDC–
485通訊： 藍線： T/R+ 黃線： T/R–
5.3 4-20mA輸出要將藍線(mA–)可靠接地；
接地要求：請把接地端子單獨接一根線到真正的大地，比如通水的金屬管道，或者插入地下的金屬桿上。
注意：
1.不要跟電氣柜的接地排接在一起，要單獨接地,接到插入大地下面的金屬桿子或者金屬管道。
2.接地的金屬管道或者金屬桿上的油漆或者銹需要刮掉。
5.4 RS485輸出要將黑線可靠接地；
接地要求：請把接地端子單獨接一根線到真正的大地，比如通水的金屬管道，或者插入地下的金屬桿上。
注意：
1.不要跟電氣柜的接地排接在一起，要單獨接地,接到插入大地下面的金屬桿子或者金屬管道。
2.接地的金屬管道或者金屬桿上的油漆或者銹需要刮掉。
六、串口助手修改參數
注：本說明只針對帶485通訊模塊的測距傳感器。
福州大禹電子——超聲波水位計生產廠家，如需了解具體的產品資料可致電：0591-28082552 福州大禹電子科技有限公司 企業QQ: 2187169532
