7KHz 超聲波水聲換能器 DYW-7-NB
名稱：7KHz 超聲波水聲換能器
型號：DYW-7-NB
量程：300m
頻率：7KHz±1KHz
最小阻抗：18000Ω ±20％
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜900Vpp
本產品適用于：低頻噪聲接收
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名稱 | 7KHz 水聲換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-7-NB | 壓力 | ≤10公斤或者1MPa |
量程 | 300m | 外殼材質 | 鋁材&POM |
最小阻抗 | 18000Ω±20％ | 用途 | 低頻噪聲接收 |
電容量 | 8000pF±20％ @1KHz | 頻率 | 7KHz±1KHz |
工作電壓 | 峰值電壓＜900Vpp | 重量 | 300g±5％(線長1m) 防護等級 IP68 |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配1m | 選配 |
三、換能器的接線說明
分體式：紅：換能器＋，黑：換能器－，黑：屏蔽線；（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖

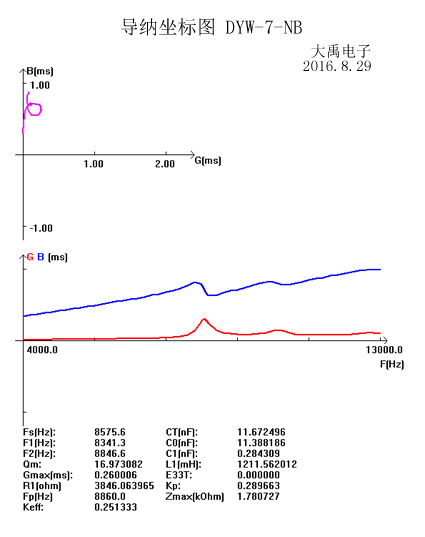

五、換能器的導納曲線圖

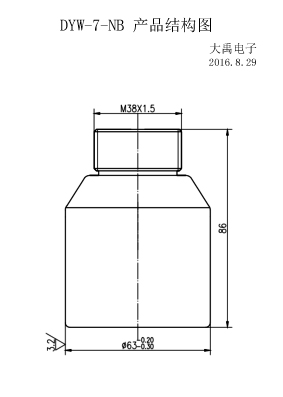

六、換能器的外形尺寸圖
