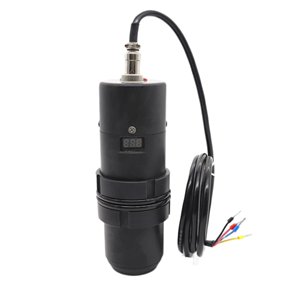

超聲波測距傳感器
超聲波測距傳感器 （多款選型，支持定制）
DYRAN-0500 、DYRAN-1000、DYRAN-2000、DYRAN-3000、DYRAN-5000、DYRAN-6000
功 能 ：一體型 量 程： 0.05~0.5m、0.1~1m、0.2~3m、0.3~5m、0.4~6m
分辨率： 3mm或0.1%（取大者）
響應時間： < 200ms
顯 示： LED
發射角度： 20°
模擬輸出： 4～20mA/500Ω負載
開關量輸出： 繼電器DC 30V/ 5A 、PNP/NPN（可選）
RS232/485： MODBUS協議或者廠家自定義協議（可選）
產品詳情
超聲波測距傳感器
一、產品簡介
利用聲波介質對被檢測物進行非接觸式和無磨損的檢測。超聲波傳感器對無論是透明性的物體還是有顏色的物體，金屬物體或者非金屬物體、以及固體、液體或是粉狀物質，均能檢測。周圍環境條件如有煙環境、灰塵環境或是下雨條件下幾乎都不會影響超聲波傳感器的檢測性能。
二、超聲波測距原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測介質，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到介質面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D ＝ C*t/2(除以2是因?yàn)槁暡◤陌l(fā)射到接收實際是一個來回，D是距離，C是聲速，t是時間）。
三、產品特點
高分辨率
響應時間短
數碼管顯示測量距離
通過RS 232/485 完成參數設置
豐富的輸出方式：開關量、模擬量、RS232/485

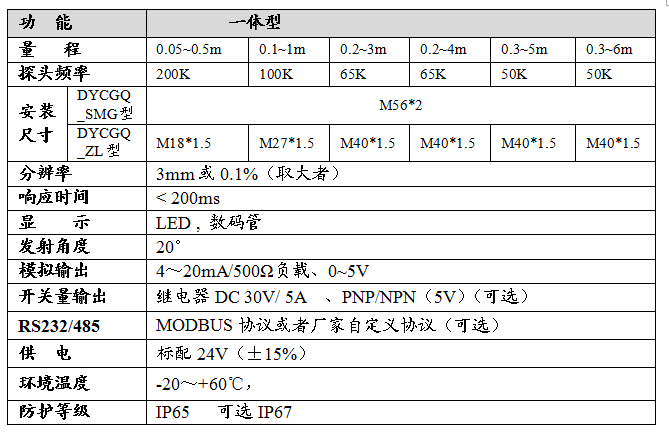

四、主要技術指標
五、安裝指南
5.1 安裝注意事項
(1)超聲波傳感器安裝時發射面應垂直于被測物體；
(2)電源線和輸出信號線不要接反。
5.2安裝尺寸

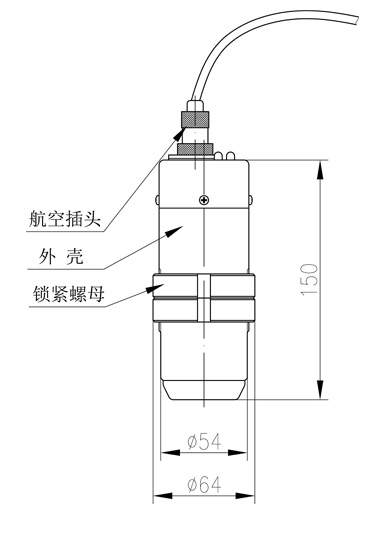

⑴ 超聲波測距傳感器外形圖：
(2)超聲波傳感器尺寸圖

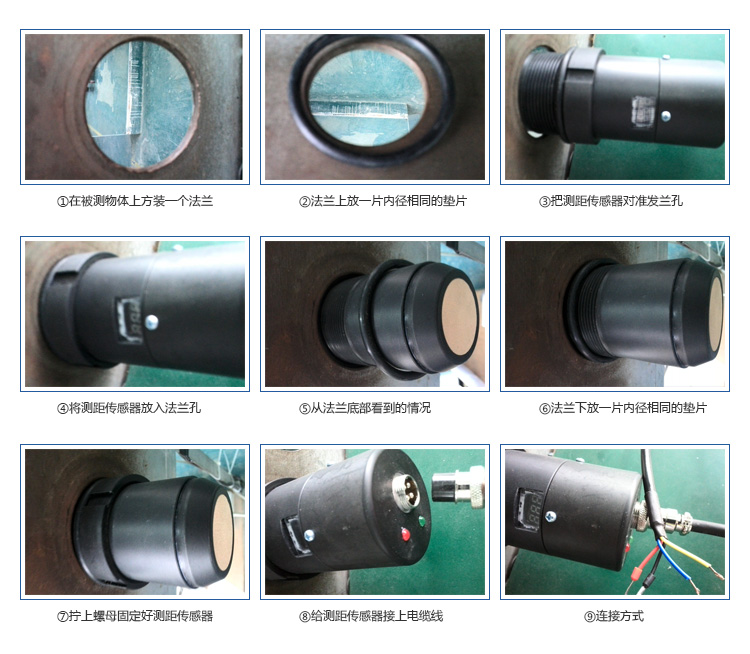

5.3 實物安裝
電源線： 24V＋ 接紅線；GND 接黑線
電流： 電流＋ 接藍線; 電流－接黃線
485或者232通信輸出：A 接黃線; B接藍線
注意：要將黑線可靠接地。
六、信號說明
初始上電時，電源指示燈“綠燈”常亮。搜索回波信號時，狀態指示燈“紅燈”閃爍，當搜索到正確回波，狀態指示燈“紅燈”保持常亮。
當正常測量時，數碼管顯示實際測量值；當處于丟波狀態時，數碼管顯示“- - -”。
七、錯誤現象及處理
現象 | 原因 | 解決辦法 |
電源指示燈 綠燈不亮 | 電源未接好 | 檢查電源線 |
狀態指示燈 紅色閃爍 | 1.被測距離超出傳感器量程
| 1.考慮更換大 量程的傳感器
|
2.被測介質有強烈擾動，振動或者粉塵嚴重
| 2.等待被測介質恢復平靜后，設備會自動恢復正常測量
| |
3.周邊有變頻器、電動機等強干擾源 | 3.檢查周邊環境，做好電磁屏蔽。不可與變頻器、電動機共用同一個電源,且保證電源可靠接地
| |
4.探頭未對準被測平面
| 4.重新安裝傳感器，垂直于被測面
| |
5.被測空間內有多余物體，比如支撐桿、下料口等等
| 5.重新選擇合適的安裝位置，盡量避免干擾物出現
| |
6.被測物界面進去盲區
| 6.抬高傳感器安裝位置 | |
7.被測介質是松軟的粉末，或者液面有泡沫。 | 7.排除泡沫，如果是粉末要咨詢生產商。 |
福州大禹電子——超聲波測距傳感器 生產廠家，有專業的技術團隊，支持新品的定制及研發
如果您有更多咨詢，請致電熱線電話：0591-28082552 或添加企業QQ：2993404183 我們將竭誠為您服務！
