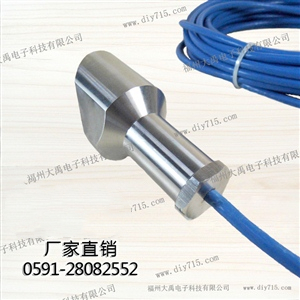

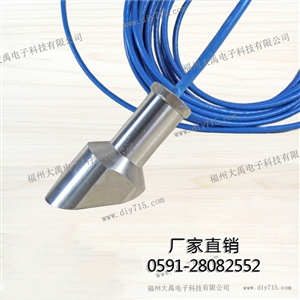

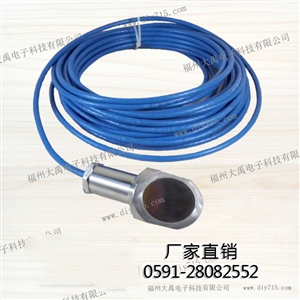

1MHz 外貼式流量計換能器
名稱：1MHz 外貼式流量計換能器
型號：DYW-1M-01S
量程：0.05~3m
盲區：0.05m
頻率：1MKHZ z±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜300Vpp
本產品適用于：超聲波外貼式流量計
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名稱 | 1MHz 外貼式流量計換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-1M-01S | 壓力 | ≤10公斤或者1MPa |
頻率 | 1MHz±5% | 角度 | 以 實 際 檢 測 為 準 |
量程 | 0.05~3m | 外殼材質 | 304 不銹鋼、復合材料 |
最小阻抗 | 40Ω±20％ | 用途 | 超聲波外貼式流量計 |
電容量 | 3400pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 探頭驅動電壓24V，一發一收 對射距離45cm、接收幅度750mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜300Vpp | 重量 | 600g±5％ (10m) |
二、換能器的分類和配件
配 件 | 螺 母 | 電 纜 線 長 | 脈沖變壓器 |
分 體 | 無 | 標配 10m | 選 配 |
三、接線方式
白：換能器+，黑：換能器-，屏蔽線；（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖

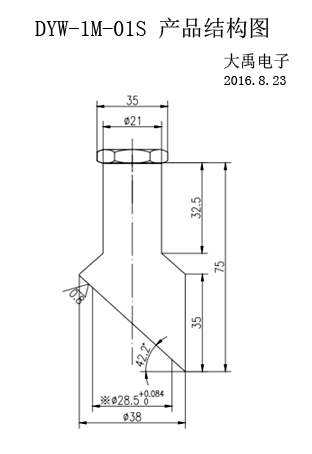

五、換能器的外形尺寸圖
