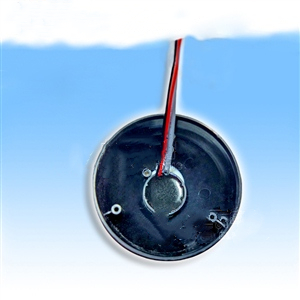

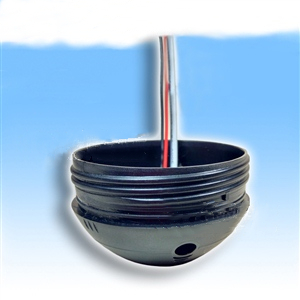

110KHz魚探儀換能器 DYW-110
名稱：110KHz魚探儀換能器
型號：DYW-110
建議量程：0.6～40m
頻率：110KHz±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜750Vpp
本產品適用于：水下探測魚群
產品詳情
近幾十年來，作為漁船電子設備，水聲學-回聲探測儀即魚探儀已成為漁業資源調查與評估的一個重要工具，而且廣泛地應用于監測魚群行為、鑒別魚類性別、評估其它水生生物量、探測水體底部類型、監測水質和水生生態系統。
其實除了魚類資源調查與評估，魚探儀在水庫養殖、魚塭養殖、深海網箱養殖和以及普通魚塘精準養殖中也具有很大的應用前景，而這也應該成為魚探儀未來發展的方向之一。
魚探儀是用來探測魚群的水聲設備,是漁用聲吶的一種。它被形象地稱為"水中雷達"。不同的是雷達發射的是電磁波，而魚探儀發射的則是超聲波。
一套魚探儀一般包括換能器，收發器，用于資料收集、存儲、分析的計算機以及GPS全球定位系統等。對于目標物體，魚探儀換能器發射的聲波在水中傳播，當遇到目標物體時，該物體會對入射波產生散射作用，部分反射散射至換能器，被換能器接收，即所謂的回聲信號。
根據聲波發射后至收到目標回聲的時間間隔，可測得目標所處的深度，對回聲信號強弱和結構加以分析，可估算出目標強度、目標數量及分布狀況等。
下面來介紹一款我公司生產的魚探儀換能器
一、換能器的主要技術指標
名稱 | 110KHz 魚探儀換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-110 | 壓力 | ≤10公斤或者1MPa |
頻率 | 110KHz±5% | 角度 | (波束寬度)半功率角@-3dB：38°±4°, 銳度角：100°±8° |
建議量程 | 0.6～40m | 外殼材質 | 塑料 |
等效阻抗 | 220Ω±20％ | 用途 | 水下探測魚群 |
電容量 | 1400pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 |
探頭驅動電壓：700 Vpp、距離：0.65m 回波幅度：3.0 V
| 防護等級 | IP68 |
工作電壓 | 峰值電壓＜750Vpp | 重量 | 28g±5％ |
二 、換能器的接線說明
紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器）
三、換能器的溫度傳感器原理圖，測試電路原理圖

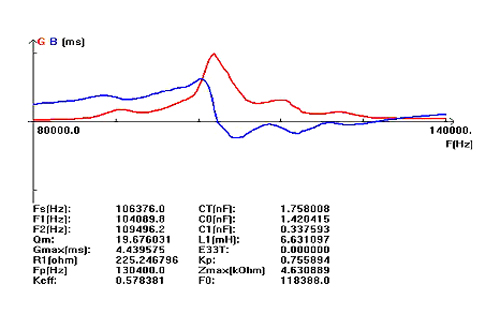

四、換能器的導納曲線圖
