500KHz水聲換能器
名稱：500KHz水聲換能器
型號：DYW-500F-01
量程：0.3～30m
工作溫度：-40～+80℃
頻率：500KHz±5%
工作電壓：峰值電壓＜600Vpp
本產品適用于：超聲波流量計，水下測距儀
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

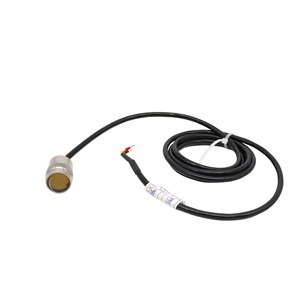

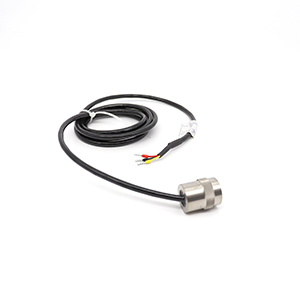

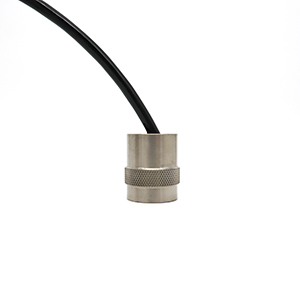

項目 | 技術指標 | 實物圖片 |
名稱 | 500KHz水聲換能器 |
|
型號 | DYW-500F-01 | |
頻率 | 500KHz±5% | |
建議量程 | 0.3～30m | |
最小阻抗 | 220Ω±20％ | |
電容量 | 1200pF±20％ @1KHz | |
靈敏度 | 探頭驅動電壓：24 V、距離0.3m、 回波幅度500 mV | |
工作電壓 | 峰值電壓＜600Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB:7.5°±10%， 銳度角:18°±10% | |
外殼材質 | 鈦合金 | |
用途 | 超聲波流量計，水下測距儀 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 90g±5％（線長：1m） | |
接線說明 | 紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器） | |

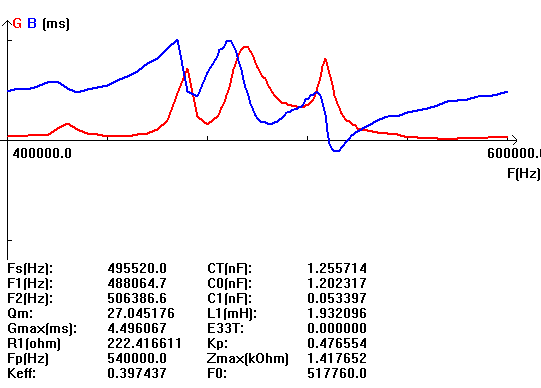

二、換能器的導納曲線圖

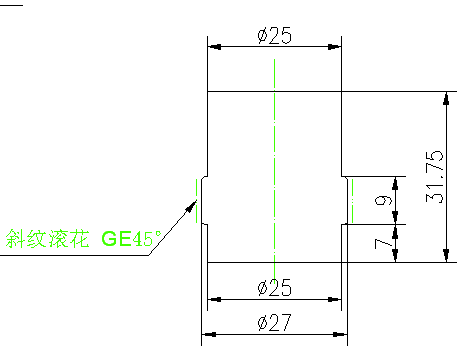

三、換能器產品結構圖
