1MHz水聲換能器
名稱：1MHz水聲換能器
型號：DYW-1M-W
量程：0.10 ～ 3.0m
工作溫度：-10～+50℃
頻率：1MHz±5%
工作電壓：峰值電壓＜300Vpp
本產品適用于：水下測距儀
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

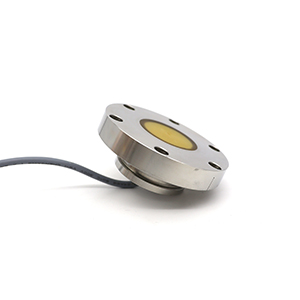

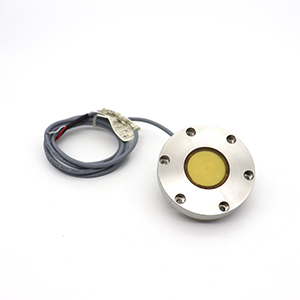

項目 | 技術指標 | 實物圖片 |
名稱 | 1MHz水聲換能器 |
|
型號 | DYW-1M-W | |
頻率 | 1MHz±5% | |
建議量程 | 0.10 ～ 3.0m | |
最小阻抗 | 15Ω±20％ | |
電容量 | 2500pF±20％ @1KHz | |
靈敏度 | 探頭驅動電壓：24 V、距離0.3m、 回波幅度2.0 V | |
工作電壓 | 峰值電壓＜300Vpp | |
工作溫度 | -10～+50℃ | |
壓力 | 5MPa | |
角度 | (波束寬度)半功率角@-3dB:3.0°±10%， 銳度角7.0°±10% | |
外殼材質 | 316 | |
用途 | 水下測距儀 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 270g±5％（線長：1m） | |
接線說明 | 紅：換能器＋，黑：換能器－； 黃、白：MF58溫感兩極； | |
二、換能器的導納曲線圖
三、換能器產品結構圖
