1MHz水聲換能器
名稱：1MHz水聲換能器
型號：DYW-1M-AS
量程：0.10 ～ 3m
工作溫度：-10～+50℃
頻率：1000KHz±5%
工作電壓：峰值電壓＜300Vpp
本產品適用于：水下測距儀
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

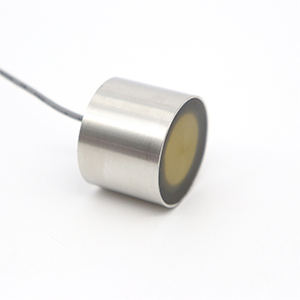

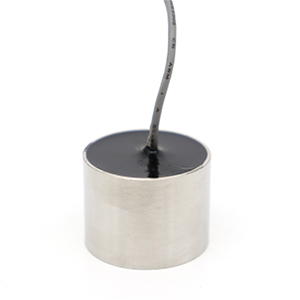

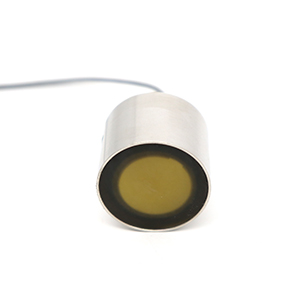

項目 | 技術指標 | 實物圖片 |
名稱 | 1MHz水聲換能器 |
|
型號 | DYW-1M-AS | |
頻率 | 1000KHz±5% | |
建議量程 | 0.10 ～ 3m | |
最小阻抗 | 20Ω±20％ | |
電容量 | 2900pF±20％ @1KHz | |
靈敏度 | 驅動電壓：23 V、距離0.3m、 回波幅度700 mV | |
工作電壓 | 峰值電壓＜300Vpp | |
工作溫度 | -10～+50℃ | |
角度 | (波束寬度)半功率角@-3dB:3.3°±10%， 銳度角7.8°±10% | |
外殼材質 | 304 | |
用途 | 水下測距儀 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 47g±5％（線長：2.5m） | |
接線說明 | 白：換能器＋，黑：換能器－； | |
二、換能器的導納曲線圖
三、換能器產品結構圖
