200K-75KHz水聲換能器
名稱：200K-75KHz水聲換能器
型號：DYW-75/200-E
量程：200KHz 0.6～120m 、75KHz 1.8～300m
工作溫度：-40～+80℃
頻率：200KHz±5%/75KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波流量計，水下測距儀
產品詳情
一、換能器的主要技術指標

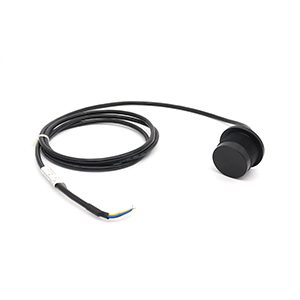

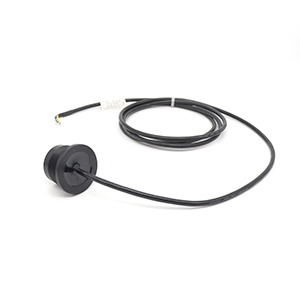

項目 | 技術指標 | 實物圖片 |
名稱 | 200K-75KHz水聲換能器 |
|
型號 | DYW-75/200-E | |
頻率 | 200KHz±5%/75KHz±5% | |
建議量程 | 200KHz 0.6～120m 75KHz 1.8～300m | |
最小阻抗 | 1500Ω±20％ | |
電容量 | 1000pF±20％ @1KHz | |
靈敏度 | ①：頻率：75KHZ、發射電壓：500Vpp， 距離：0.8m，回波幅度：800 mV； ②：頻率：200KHZ、發射電壓：500Vpp， 距離：0.8m，回波幅度：4.4 V； | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB:10.5°±10%， 銳度角:24°±10%（200KHZ） (波束寬度)半功率角@-3dB:27°±10%， 銳度角:67°±10%（75KHZ） | |
外殼材質 | POM | |
用途 | 超聲波流量計，水下測距儀 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 137g±5％（線長：2m） | |
接線說明 | 紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器） | |

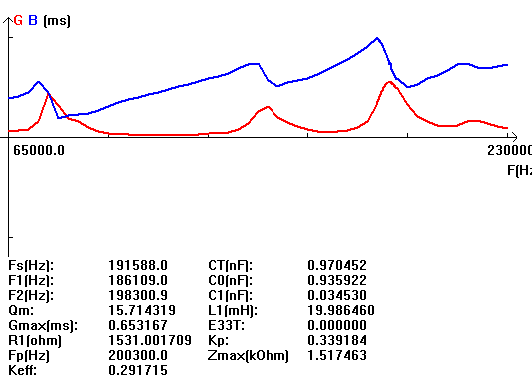

二、換能器的導納曲線圖
三、換能器產品結構圖
