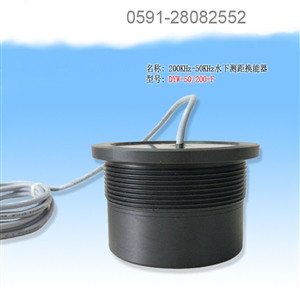

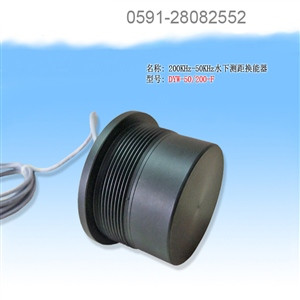

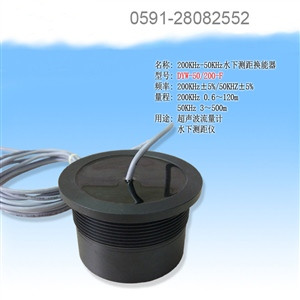

200K-50KHz 水聲換能器 DYW-50/200-F
名稱：200K-50KHz 水聲換能器
型號：DYW-50/200-F
建議量程：200KHz（0.6～120m） 50KHz （3.0～500m）
盲區：200KHz盲區為0.6m 50KHz 盲區為3.0m
頻率：200KHz±5% 50KHZ±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波流量計，水下測距儀
產品詳情
超聲波流量計常用壓電換能器。它利用壓電材料的壓電效應，采用適出的發射電路把電能加到發射換能器的壓電元件上，使其產生超聲波振勸。超聲波以某一角度射入流體中傳播，然后由接收換能器接收，并經壓電元件變?yōu)殡娔芤员銠z測。發射換能器利用壓電元件的逆壓電效應，而接收換能器則是利用壓電效應。
壓電型超聲波換能器是借助壓電晶體的諧振來工作的，即晶體的壓電效應和逆壓電效應。超聲波發生器是一個超聲頻電子振蕩器，當把振蕩器產生的超聲頻電壓加到超聲換能器的壓電晶體上時，壓電晶體組件就在電場作用上產生縱運動。
當在超聲換能器的兩電極施加脈沖信號時，壓電晶片就會發生共振，并帶動諧振子振動，并推動周圍介質振動，從而產生超聲波。
下面來介紹一款超聲波流量計上使用的換能器
一、換能器的主要技術指標
名稱 | 200KHz-50KHz 水下測距水聲換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-50/200-F | 壓力 | ≤10公斤或者1MPa |
頻率 | 200KHz±5% 50KHZ±5% | 角度 | (波束寬度)半功率角@-3dB：6.7°±1， 銳度角：15.6°±2（200KHZ） (波束寬度)半功率角@-3dB：26°±2， 銳度角：65°±4（50KHZ） |
建議量程 | 200KHz 0.6～120m 50KHz 3～500m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 1800Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 1160pF±20％ @1KHz | 安裝尺寸 | M68x2 |
靈敏度 |
探頭驅動電壓：500Vpp， 距離：0.6m 回波幅度：5.12 V（200KHZ）
| 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500Vpp | 重量 | 130g±5％ (線長：2m) |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 標配2m | 選配 |
三、換能器的接線說明
一體式：紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖

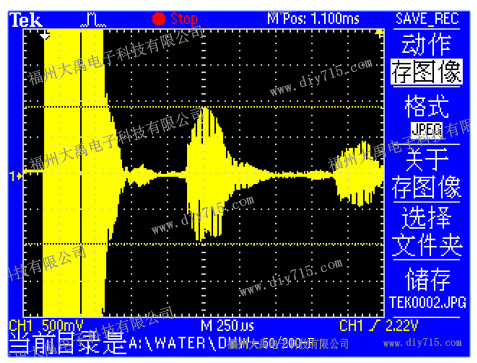

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

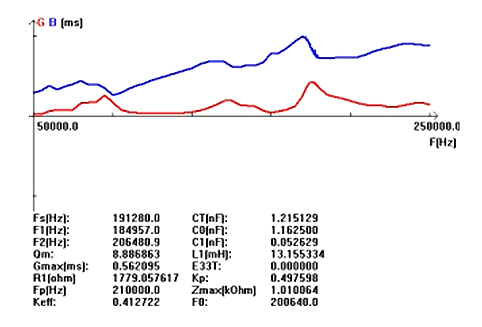

六、換能器的導納曲線圖

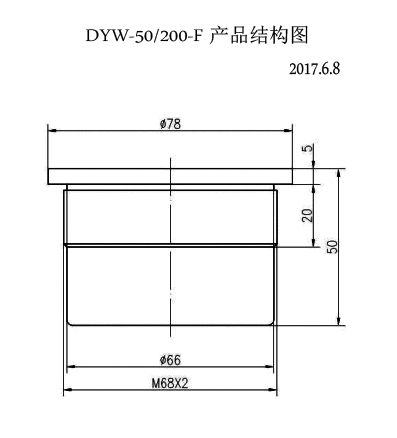

七、換能器的外形尺寸圖
福州大禹電子——超聲波傳感器生產廠家 如果您對以上產品有任何疑問可隨時撥打 熱線電話：0591-28082552 福州大禹電子科技有限公司 將竭誠為您服務！
