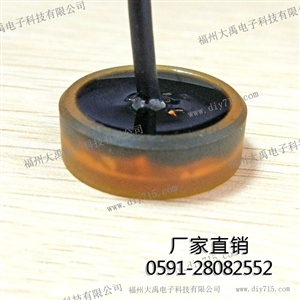

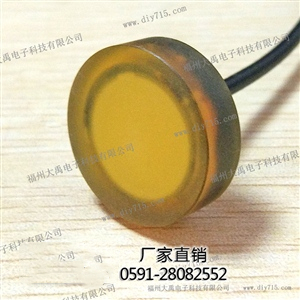

5MHz 水聲換能器 DYW-5M-01D
名稱：5MHz 水聲換能器
型號：DYW-5M-01D
量程：0.01～1m
盲區：0.01m
頻率：5MHz±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜60VPP
本產品適用于：多普勒流速儀，水下測距
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名稱 | 5MHz 水聲換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-5M-01D | 壓力 | ≤10公斤或者1MPa |
頻率 | 5MHz±5% | 角度 | (波速寬度)半功率角@-3dB：1.5°±0.2 銳度角：3.4°±0.5 |
量程 | 0.01～1m | 外殼材質 | 復合材料 |
等效阻抗 | 20Ω±20％ | 用途 | 多普勒流速儀，水下測距 |
電容量 | 3900pF±20％ @1KHz | 安裝尺寸 | 20 防護等級 ： IP68 |
工作電壓 | 峰值電壓＜60Vpp | 重量 | 6.7g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配25Cm | 選配 |
三、換能器的接線說明
分體：二芯帶屏蔽，紅：換能器＋，白：換能器－，黑：屏蔽線 （默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖
五、換能器的外形尺寸圖
