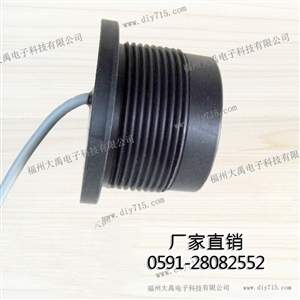

110KHz水聲換能器
名稱：110KHz超聲波水聲換能器
型號：DYW-110-EA
量程：0.6~40m
盲區：0.6m
頻率：110KHz±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜300VPP
本產品適用于：超聲波流量計，水下測距儀
產品詳情
一、換能器的主要技術指標
名稱 | 110KHz水下測距水聲換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-110-EA | 壓力 | ≤10公斤或者1MPa |
頻率 | 110KHz±5% | 角度 | (波速寬度)半功率角@-3dB:18°±2 銳度角:44°±5 |
量程 | 0.6～40m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 700Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 2000pF±20％ @1KHz | 安裝尺寸 | M45x2 |
靈敏度 | 探頭驅動電壓500Vpp、距離0.8m 回波幅度1.0 V | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜750Vpp | 重量 | 107g±5％(線長2m) |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配2m | 選配 |
三、換能器的接線說明
分體式：紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器）
四、換能器的測試電路原理圖

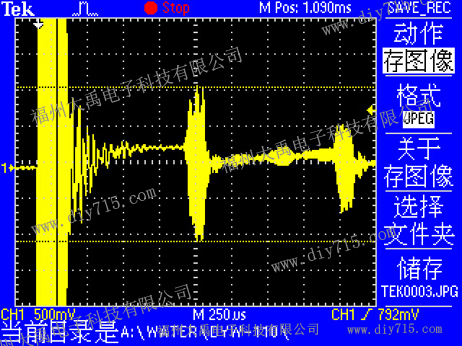

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

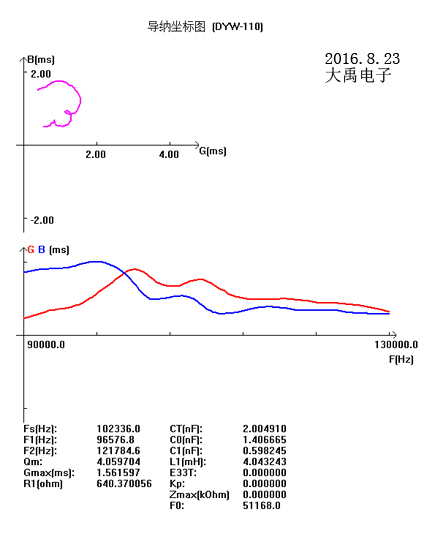

六、換能器的導納曲線圖

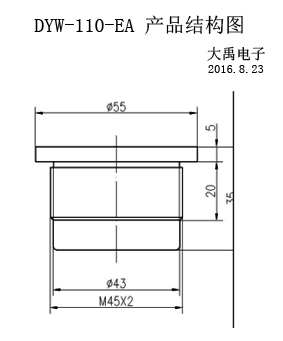

七、換能器的外形尺寸圖
