外貼式汽車油箱油位檢測換能器
名稱：外貼式汽車油箱油位檢測換能器
型號：DYW-2M-01F
量程：0.03~2m
盲區：0.03m
頻率：2MKHZ z±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜150VPP
本產品適用于：油箱油位檢測，水下測距儀
產品詳情
社會的發展推動者汽車技術不斷的進步，油位傳感器的需求量也變得越來越大，油位傳感器主要用于汽車油箱、油罐車、油庫等油位的精確測量和 油耗監控管理；為相關的油位監測者帶來較為直觀的控制力，使監測力度更大且獲取數據更加方便、快捷。
福州大禹電子長期以來致力于油箱油位檢測傳感器的研發與生產，為廣大油箱油位監測部門帶來方便快捷的同時，也解決了他們現場遇到的很多問題。使用者遍及全國眾多城市，例如浙江杭州、廣州中山、北京、上海、天津、哈爾濱等地。
下面，我們就此款產品做一簡單的介紹
一、換能器的主要技術指標
名稱 | 外貼式汽車油箱油位檢測換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-2M-01F | 壓力 | ≤10公斤或者1MPa |
頻率 | 2MHz±5% | 角度 | (波束寬度)半功率角@-3dB:2.4°±0.5 銳度角:5.7°±1 |
量程 | 0.03~2m | 外殼材質 | 2A12 |
等效阻抗 | 10Ω±20％ | 用途 | 油箱油位檢測，水下測距儀 |
電容量 | 2300pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 探頭驅動電壓24Vpp，距離0.3m 回波幅度900mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜150VPP | 重量 | 240g±5％ |
二、換能器的分類和配件
分 體 | 標配線長 5m+1m | 選 配 |

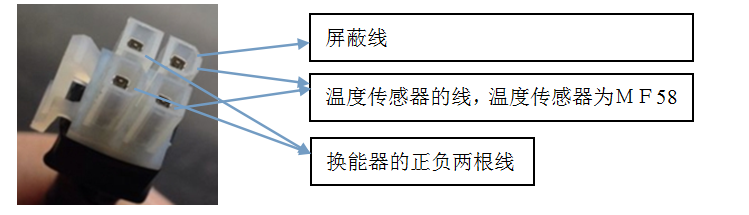

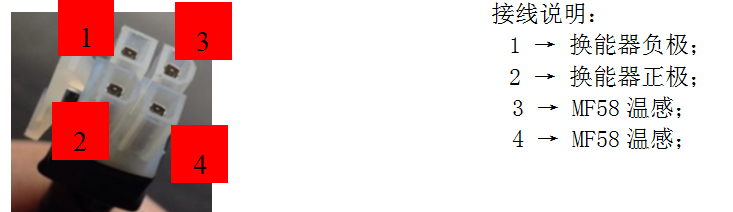

三、換能器的接線說明
四、換能器的測試電路原理圖

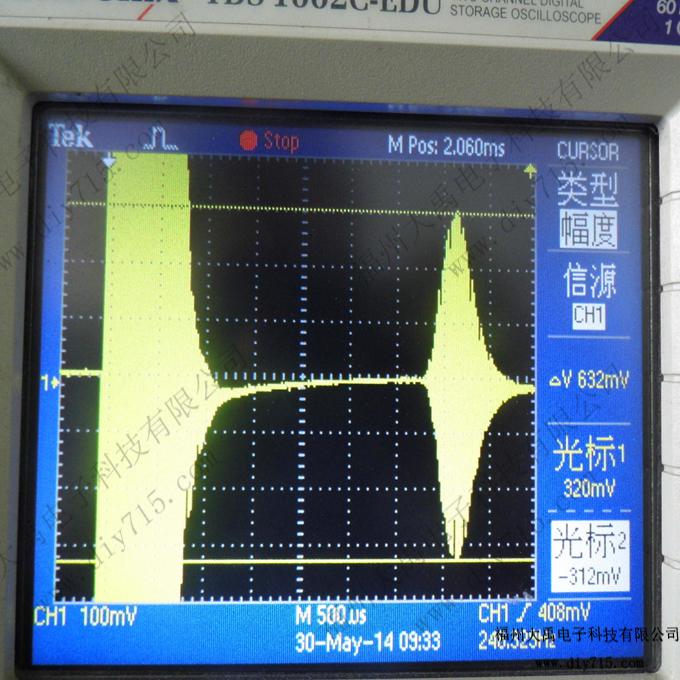

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1
六、換能器的導納曲線圖

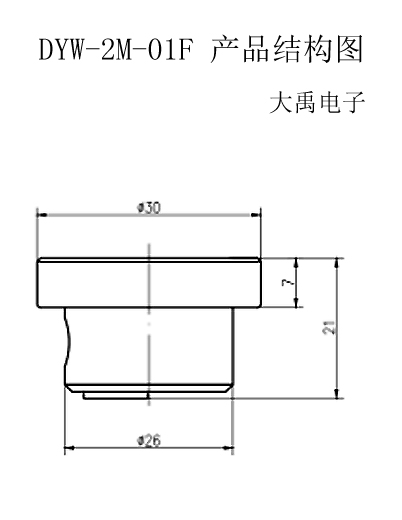

七、換能器的外形尺寸圖
福州大禹電子——超聲波傳感器、油箱油位傳感器生產廠家，擁有專業的技術團隊及良好的售后服務，是您貼心的產品顧問！
如需更詳細的了解，請撥打熱線電話：0591-28082552 或添加企業QQ： 2993404183 福州大禹電子科技有限公司將竭誠為您服務!
