小型多普勒流速儀在灌區涵洞中的應用

　　項目背景：廣東省某地灌區流量監測項目

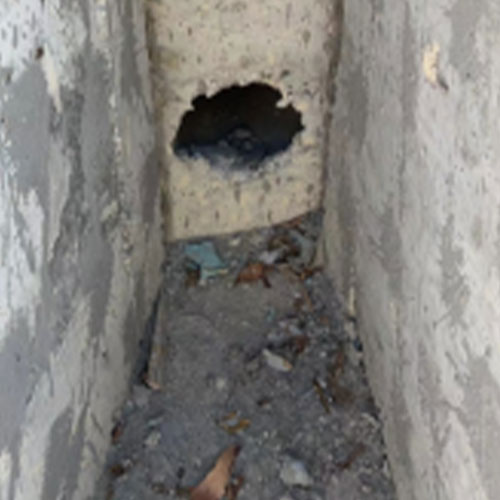

　　現場環境：主干渠里的水經過放水涵管流到下游，下游出水口之后為苗木，無規則渠道，不具備安裝條件，這里是唯一能裝的位置，如下圖：放水涵洞直徑260mm，為規則圓形，水流條件良好。

　　客戶需求：測量涵管放水流量(瞬時、累計)，并經過RTU采集傳輸至管理中心，為水量計量收費提供數據依據。

       產品選型：結合現場實際情況，為客戶推薦小型多普勒Z型0°。

　　產品優點：

　　●小體積：自發自收方式，大大縮短了結構尺寸，可低水位測量

　　●2種測深方式可選：壓力式測深以及備用超聲波測深

　　●信號強度指示：可區分現場淤積、枯水、掛料等情況

　　●瞬時流量計算功能：可計算圓形、矩形、梯形和不規則渠道等幾種渠道類型

　　●采用速度面積法測量，對渠道的形態沒有要求，可以適用于任何形態的圓形、矩形、或者非標準的堰渠斷面。

　　●維護簡單：供水期時，多普勒超聲波流量計探頭完全沉沒在水底，不易遭到外界損壞;停水期時可選配專用保護罩進行探頭保護。

　　●安裝便捷

　　安裝注意事項：

　　1.小型Z型，探頭跟水底成0°平行。

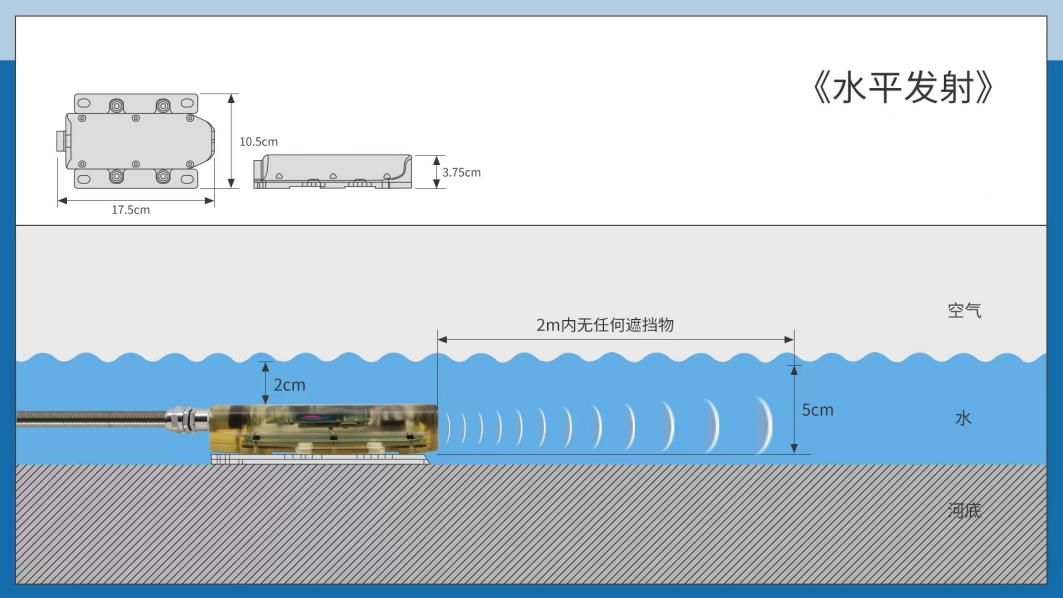

　　2.水位比傳感器頂部高5cm，且前方2米內無任何遮擋物(水位高于5cm)。如下圖所示：
