200KHz 超聲波換能器
名稱：200KHz 超聲波換能器
型號：DYA-200-01G
量程：0.10～1.5m
盲區：0.10m
頻率：200KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1000VPP
本產品適用于：超聲波氣體流量計
產品詳情
一、換能器的主要技術指標
名稱 | 200KHz 超聲波換能器 | 工作溫度 | -40～+80℃ |
型號 | DYA-200-01G | 壓力 | ≤3公斤或者0.3MPa |
頻率 | 200KHz±5% | 角度 | (波速寬度)半功率角@-3dB:6°±2 銳度角:16°±4 |
量程 | 0.10～1.5m | 外殼材質 | 強酸強堿環境下可以使用（不銹鋼） |
等效阻抗 | 900Ω±20％ | 用途 | 超聲波氣體流量計 |
電容量 | 600pF±20％ @1KHz | 安裝尺寸 | M18x1.5 |
靈敏度 | 防護等級 | IP68 | |
工作電壓 | 峰值電壓＜1000VPP | 重量 |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 無 | 選配 |
三、換能器的接線說明
一體式接口 紅：換能器＋，白：換能器－，黑：屏蔽線
默認不帶溫度傳感器
四、換能器的測試電路原理圖

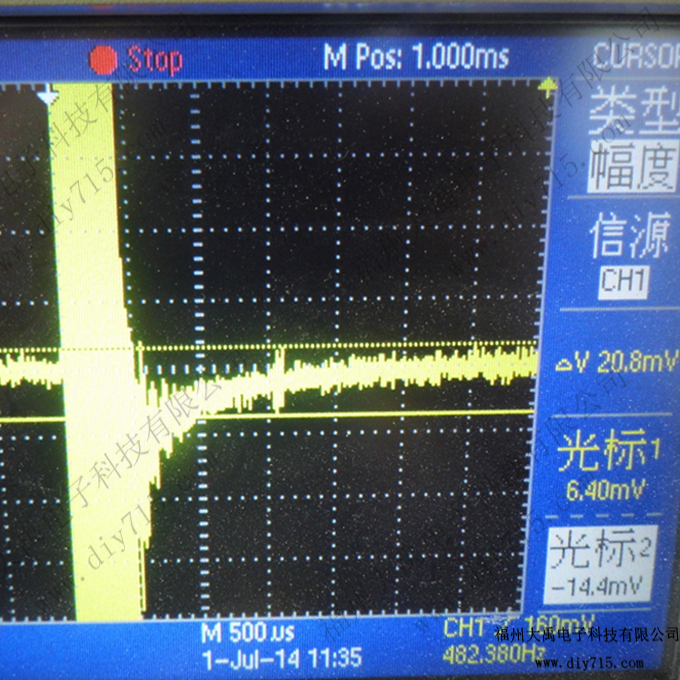

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1
六、換能器的導納曲線圖

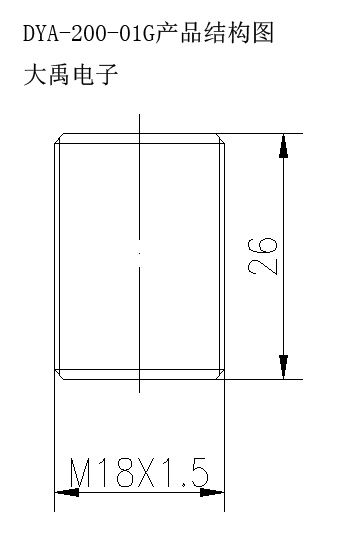

七、換能器的外形尺寸圖
