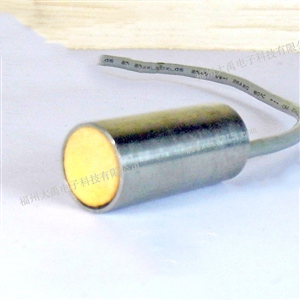

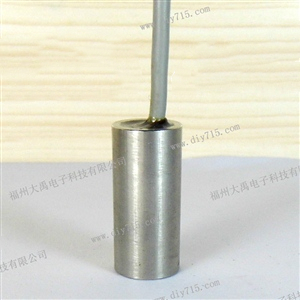

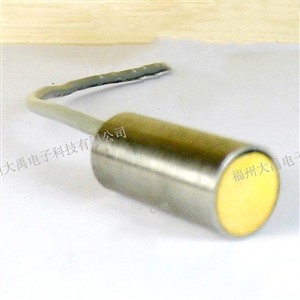

200KHz 超聲波換能器
名稱：1m量程超聲波換能器 V型
型號：DYA-200-01V
量程：0.10～1.5m
盲區：0.10m
頻率：200KHz±5%
壓力：≤1公斤或者0.1MPa
工作電壓：峰值電壓＜1000VPP
本產品適用于：超聲波氣體流量計、風速風向儀
產品詳情
一、換能器的主要技術指標
名稱 | 1m量程超聲波換能器 V型 | 工作溫度 | -40～+80℃ |
型號 | DYA-200-01V | 壓力 | ≤1公斤或者0.1MPa |
頻率 | 200KHz±5% | 角度 | (波束寬度)半功率角@-3dB:8°±2 銳度角:20°±4 |
量程 | 0.10～1.5m | 外殼材質 | 弱酸弱堿環境下可以使用（不銹鋼） |
等效阻抗 | 2500Ω±20％ | 用途 | 超聲波氣體流量計、風速風向儀 |
電容量 | 600pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 帶載驅動電壓：800Vpp，距離0.3m， 回波幅度25mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1000VPP | 重量 | 14g±5％（線長：20cm） |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 標配20cm | 選配 |
三、換能器的接線說明
一體式接口 紅：換能器＋，白：換能器－，黑：屏蔽線（默認不帶溫度傳感器）
四、換能器的測試電路原理圖

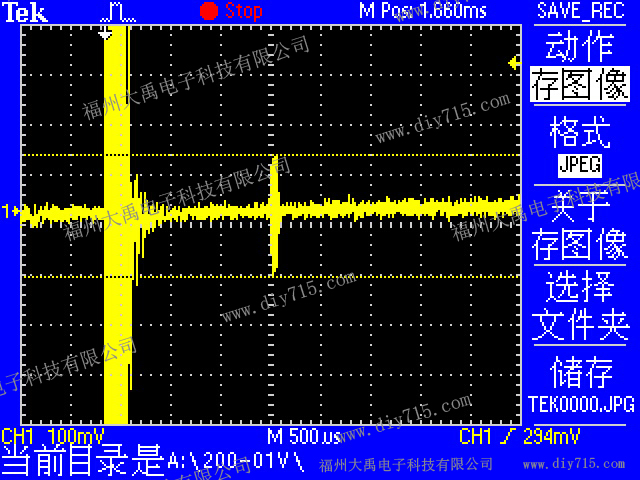

五、換能器的回波測試圖
測試環境距離0.3米，測試點ECHO×10

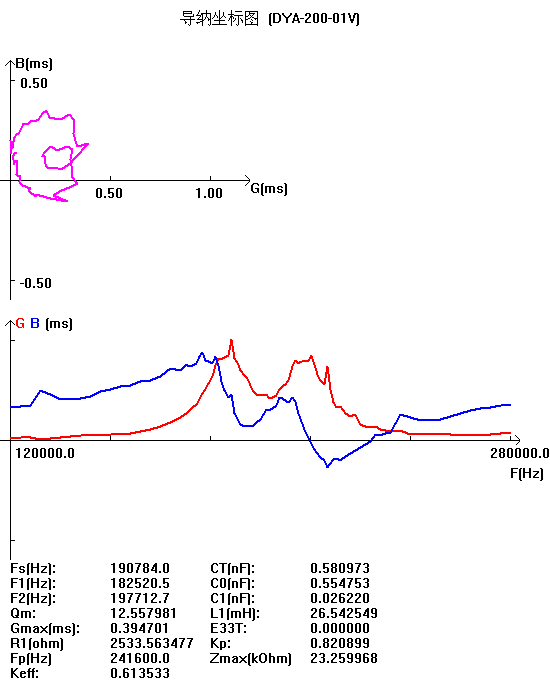

六、換能器的導納曲線圖

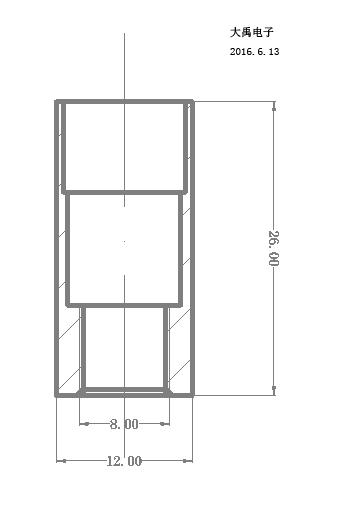

七、換能器的外形尺寸圖
