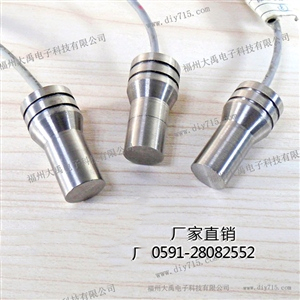

1m量程超聲波換能器 H型 DYA-200-01H
名稱：1m量程超聲波換能器 H型
型號：DYA-200-01H
量程：0.10～1.5m
盲區：0.10m
頻率：200KHz±6%
工作電壓：峰值電壓＜1000VPP
本產品適用于：超聲波氣體流量計
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名稱 | 1m量程超聲波換能器 H型 | 工作溫度 | -40～+80℃ |
型號 | DYA-200-01H | 壓力 | 16公斤或者1.6MPa |
頻率 | 200KHz±6% | 角度 | (波速寬度)半功率角@-3dB:8°±2 銳度角:20°±4 |
量程 | 0.10～1.5m | 外殼材質 | 強酸強堿環境下可以使用（鈦合金） |
等效阻抗 | 2000Ω±20％ | 用途 | 超聲波氣體流量計 |
電容量 | 400pF±20％ @1KHz | 安裝尺寸 | 12 |
靈敏度 | 帶載驅動電壓800Vpp,距離0.3cm 回波幅度5mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1000VPP | 重量 | 30g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 無 | 選配 |
分 體 | 選配 | 標配20cm | 選配 |
三、換能器的接線說明
信號線：紅、換能器＋，白、換能器－，黑、屏蔽線
默認不帶溫度傳感器.
四、換能器的溫度傳感器原理圖，測試電路原理圖

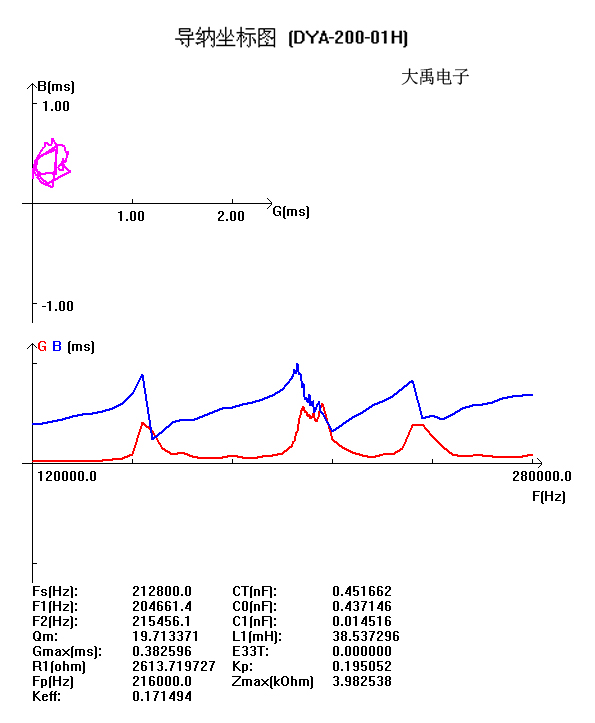

五、換能器的導納曲線圖

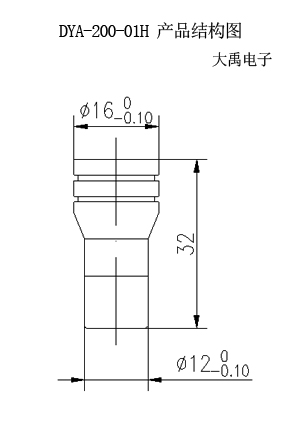

七、換能器的外形尺寸圖
