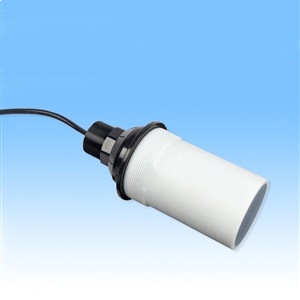

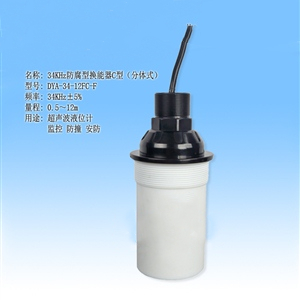

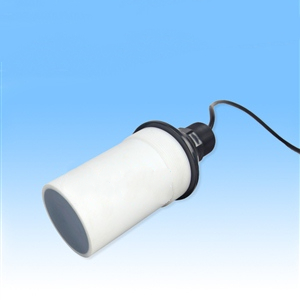

34KHz 防腐型換能器C型 （分體式）
名稱：34KHz 防腐型換能器C型（分體式）
型號：DYA-34-12FC-F
量程：0.5～12m
盲區：0.5m
頻率：34KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
聚四氟乙烯（Polytetrafluoroethylene），一般稱作“不粘涂層”；是一種使用了氟取代聚乙烯中所有氫原子的人工合成高分子材料。這種材料具有抗酸抗堿、抗各種有機溶劑的特點，幾乎不溶于所有的溶劑。同時，聚四氟乙烯具有耐高溫的特點，它的摩擦系數極低，所以可作潤滑作用之余，亦成為了水管內層的理想涂料。
下面我們來介紹一款聚四氟乙烯材質的換能器：
一、換能器的主要技術指標
名 稱 | 34KHz 防腐型換能器C型（分體式） | 工作溫度 | -40～+80℃ |
型 號 | DYA-34-12FC-F | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 34KHz±5% | 角 度 | (波速寬度)半功率角@-3dB:8°±2 銳度角:18°±4 |
量 程 | 0.5～12m | 外殼材質 | 聚四氟 |
最小阻抗 | 930Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 6900pF±20％ @1KHz | 安裝尺寸 | 吊裝螺紋M38×1.5、底裝螺紋M78×2 |
靈敏度 | 帶載驅動電壓：650Vpp，距離0.6m 回波幅度350mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500Vpp | 重 量 | 1370g±5％（線長：10米） |
二、換能器的分類和配件
配 件 | M38×1.5螺母 | M78×2螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 選配 | 選配 | 標配10m | 選配 |
三、換能器的接線說明
分體（四線）：紅：換能器＋、白：換能器－、藍，黑溫度傳感器線（MF58）；
分體（三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－；
四、換能器的溫度傳感器原理圖，測試電路原理圖

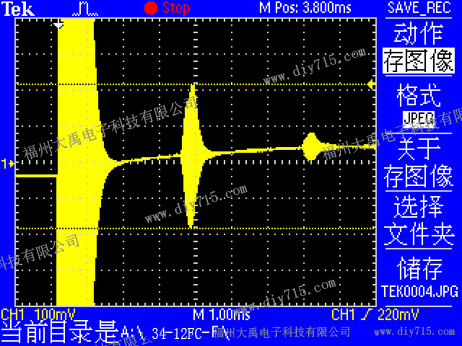

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

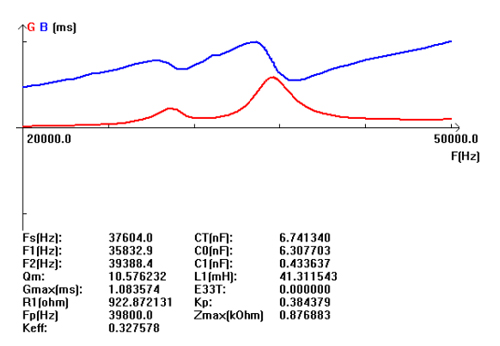

六、換能器的導納曲線圖
如果您對以上產品有任何疑問，可隨時撥打熱線電話：0591-28082552 福州大禹電子科技有限公司將竭誠為您服務！
