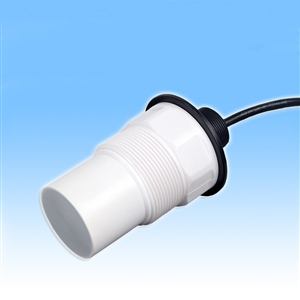

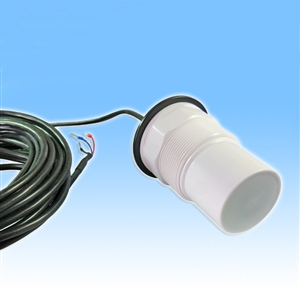

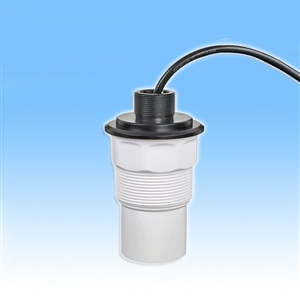

12m量程普通型換能器 PB型 分體式 DYA-40-12PB-F
名稱：12m量程普通型換能器 PB型 分體式
型號：DYA-40-12PB-F
量程：0.5～12m
盲區：0.5m
頻率：40KHz±1.5KHz
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
一、換能器的主要技術指標
名 稱 | 12m量程防腐型換能器 PB型 | 工作溫度 | -40～+80℃ |
型 號 | DYA-40-12PB-F | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 40KHz±1.5KHz | 角 度 | (波速寬度)半功率角@-3dB:10°±2 銳度角:23°±4 |
量 程 | 0.5～12m | 外殼材質 | 強酸強堿環境下可以使用 （POM、PVDF物理密封） |
等效阻抗 | 390Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 5200pF±20％ @1KHz | 安裝尺寸 | 吊裝螺紋M32×1.5、底裝螺紋M60×2或G2A |
靈敏度 | 帶載驅動電壓700Vpp，距離0.6m 回波幅度450mV（－62dB） | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 950g±5％ |
二、換能器的分類和配件
配 件 | M32×1.5螺母 | M60×2或G2A螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 選配 | 選配 | 標配10m | 選配 |
三、換能器的接線說明
分體（四線）：紅：換能器＋、白：換能器－、藍，黑溫度傳感器線（MF58）；
分體（三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－；
四、換能器的溫度傳感器原理圖，測試電路原理圖

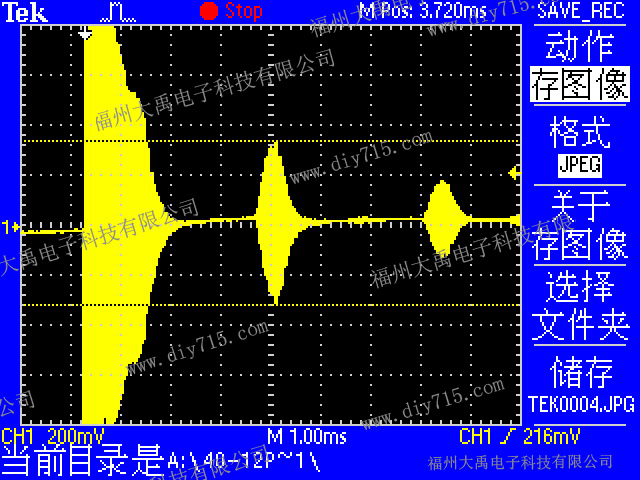

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

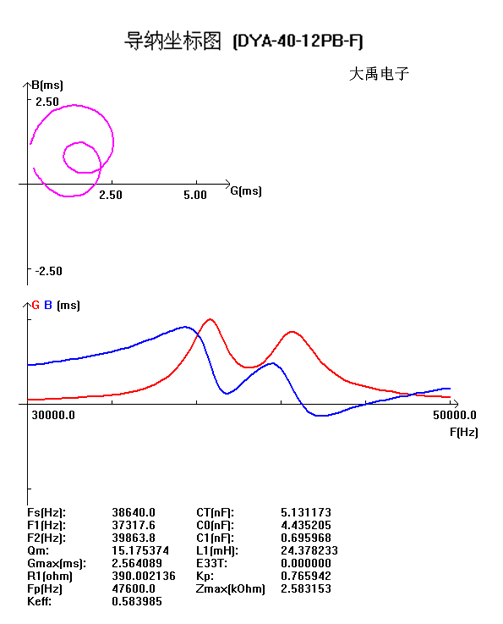

六、換能器的導納曲線圖

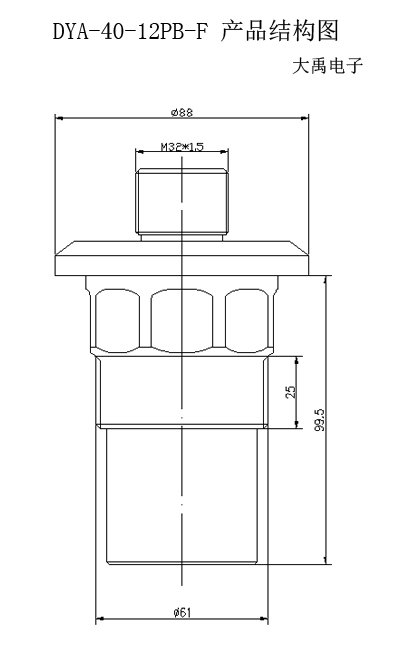

七、換能器的外形尺寸圖
