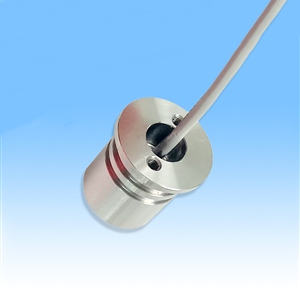

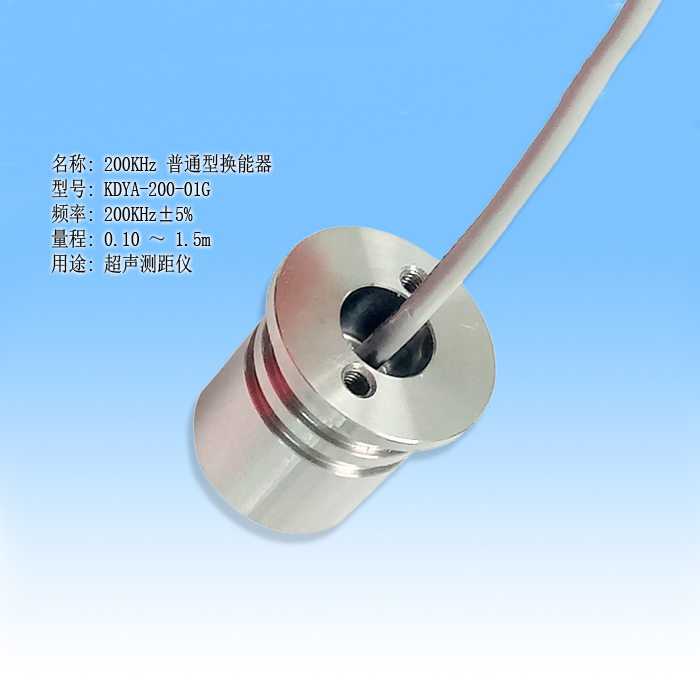

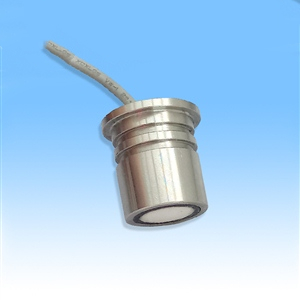

200KHz 超聲波換能器KDYA-200-01G
名稱：200KHz 普通型換能器
型號：KDYA-200-01G
頻率：200KHz±5%
建議量程：0.10～1.5m
等效阻抗：500Ω±20％
電容量：400pF±20％ @1KHz
靈敏度：空載驅動電壓：200Vpp，距離 0.3m， 回波幅度 10mV
外殼材質：304
用途：超聲測距儀
產品詳情
名稱：200KHz 普通型換能器
型號：KDYA-200-01G
頻率：200KHz±5%
建議量程：0.10～1.5m
最小阻抗：500Ω±20％
電容量：400pF±20％ @1KHz
靈敏度：空載驅動電壓：200Vpp，距離 0.3m， 回波幅度 10mV
工作電壓：峰值電壓＜750Vpp
工作溫度：-40～+80℃
壓力：≤10 公斤或者 1MPa
角度 (波束寬度)半功率角@-3dB：6.3°±0.3°； 銳度角：14.9°±0.7°；
外殼材質：304
用途：超聲測距儀
安裝尺寸：詳見產品結構圖
防護等級：IP68
重量：80g±5％（線長：1m）
接線說明 一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（不帶溫度傳感器）

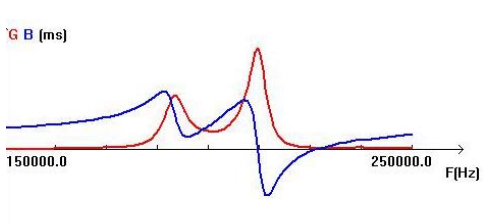

導納曲線圖：

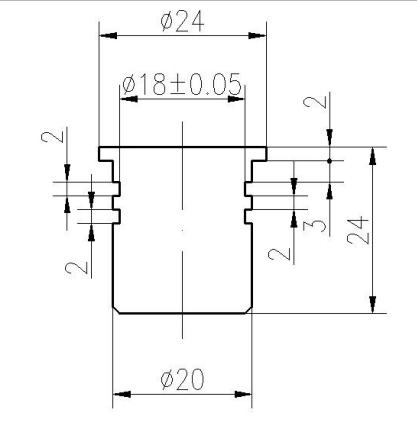

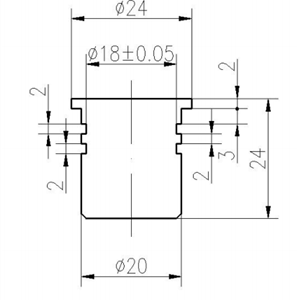

產品結構圖如下：
KDYA-200-01G 測試報告

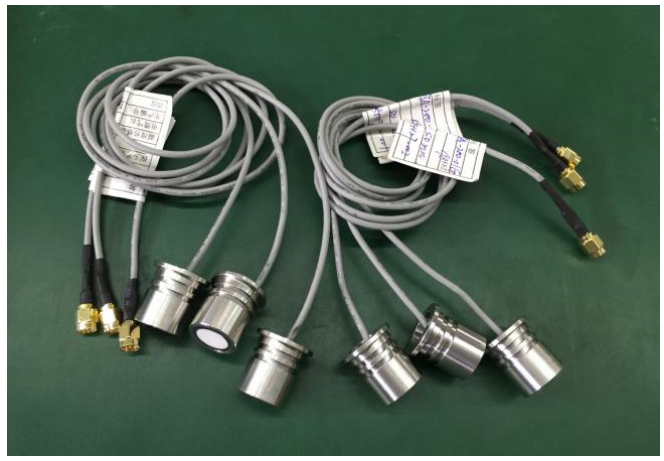

測試內容：KDYA-200-01G 型換能器；
測試條件：
空載驅動電壓：200Vpp；
驅動脈沖個數：15 個；
測試距離：0.3m；
測試方式：自發自收；
接收信號：Echoｘ10；
測試結果：
換能器按照“測試條件”要求測試結果如下表 1 所示：

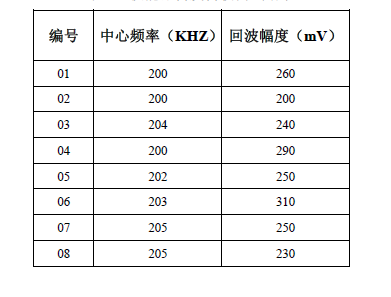

表 1：換能器自發自收測試結果

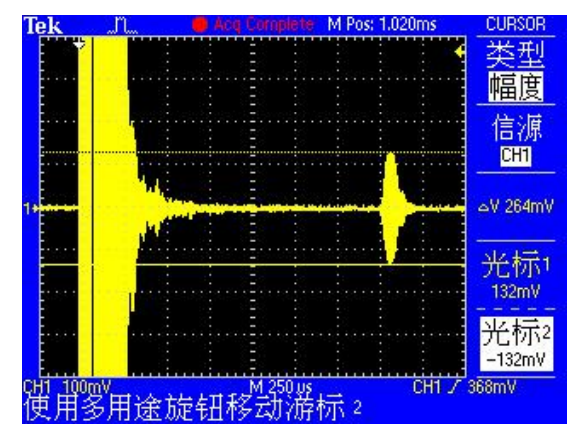

圖 2：01 號換能器信號
