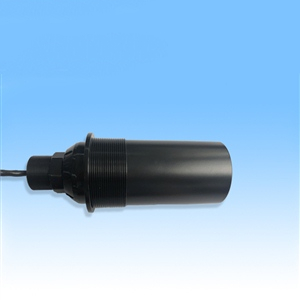

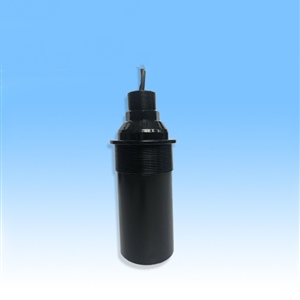

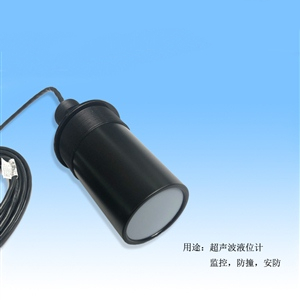

21KHz普通型換能器C型（分體式）
名稱：21KHz普通型換能器C型（分體式）
型號：DYA-21-30C-F
量程：1.0～30m
盲區：1.0m
頻率：21KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名 稱 | 21KHz普通型換能器C型（分體式） | 工作溫度 | -40～+80℃ |
型 號 | DYA-21-30C-F | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 21KHz±5% | 角 度 | (波束寬度)半功率角@-3dB：13°±2； 銳度角：31°±4； |
量 程 | 1.0～30m | 外殼材質 | ABS |
等效阻抗 | 530Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 10700pF±20％ @1KHz | 安裝尺寸 | 底裝螺紋M38X1.5 |
靈敏度 | 帶載驅動電壓：520Vpp，距離0.6m 回波幅度380mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 1740g±5％（線長：10米） |
二、換能器的分類和配件
配 件 | 吊裝螺紋 | 電纜線長 | 脈沖變壓器 |
分 體 | M38×1.5螺母 | 10m | 選配 |
三、換能器的接線說明
分體（四線）：紅：換能器＋、白：換能器－、藍，黑溫度傳感器線（MF58）；
分體（三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－；
四、換能器的測試電路原理圖

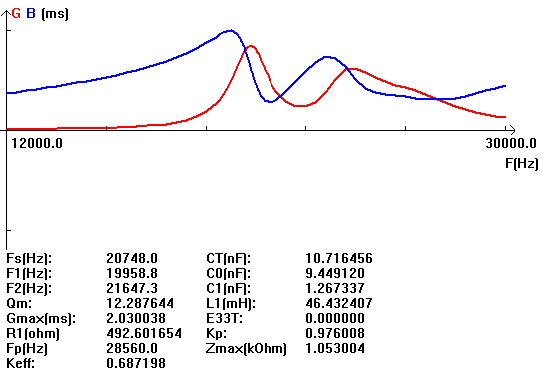

五、換能器的導納曲線圖

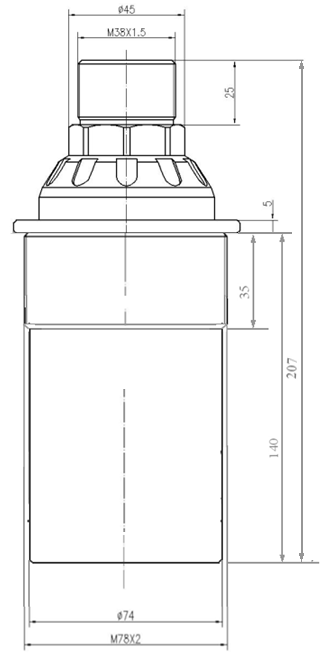

六、換能器的外形尺寸圖
