80KHz普通型換能器E型（DYA-80-04E）
名稱：80KHz普通型換能器E型
型號：DYA-80-04E
量程：0.20～4m
工作溫度：-40～+80℃
頻率：80KHz±5%
工作電壓：峰值電壓＜800Vpp
本產品適用于：超聲波液位計，監控，防撞，安防
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

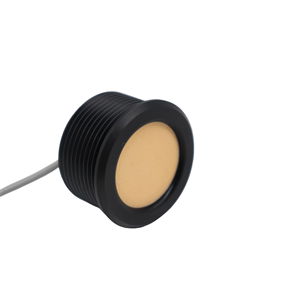

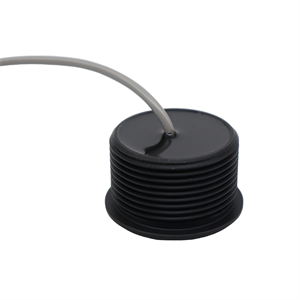

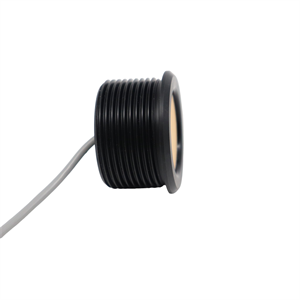

項目 | 技術指標 | 實物圖片 |
名稱 | 80KHz普通型換能器E型 |
|
型號 | DYA-80-04E | |
頻率 | 80KHz±5% | |
建議量程 | 0.20～4m | |
最小阻抗 | 870Ω±20％ | |
電容量 | 780pF±20％ @1KHz | |
靈敏度 | 帶載驅動電壓：500Vpp，距離0.6m， 回波幅度35mV | |
工作電壓 | 峰值電壓＜800Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB:6°±10%， 銳度角:15°±10% | |
外殼材質 | ABS | |
用途 | 超聲波液位計，監控，防撞，安防 | |
安裝尺寸 | 螺紋：M38*2 | |
防護等級 | IP68 | |
重量 | 65g±5％(線長：25cm) | |
接線說明 | 一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（默認不帶溫度傳感器） | |
二、換能器的導納曲線圖
三、換能器產品結構圖
