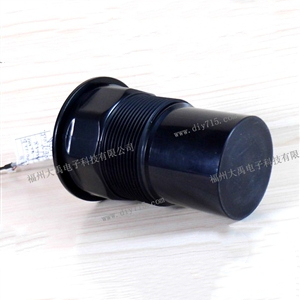

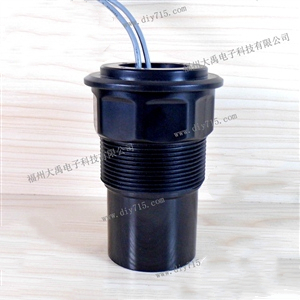

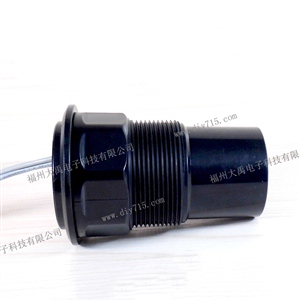

49KHz 普通型換能器 E型 (一體式）
名稱：49KHz 普通型換能器 E型 (一體式）
型號：DYA-49-08E
量程：0.4～8m
盲區：0.4m
頻率：49KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
一、換能器的主要技術指標
名 稱 | 49KHz 普通型換能器 E型 (一體式） | 工作溫度 | -40～+80℃ |
型 號 | DYA-49-08E | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 49KHz±5% | 角 度 | (波速寬度)半功率角@-3dB:8°±2 銳度角:18°±4 |
量 程 | 0.4～8m | 外殼材質 | 弱酸弱堿環境下可以使用（ABS） |
等效阻抗 | 400Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 2000pF±20％ @1KHz | 安裝尺寸 | 底裝螺紋M60×2A或者G2A |
靈敏度 | 帶載驅動電壓850Vpp，距離0.6m 回波幅度500mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 410g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | M60×2螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 選配 | 無 | 選配 |
三、換能器的接線說明
一體：接口（3PIN,2.54mm端子）：紅正，白負，黑屏蔽線；
接口（3PIN,2.0mm端子）： 白黑為溫度傳感器線（MF58）；
四、換能器的測試電路原理圖

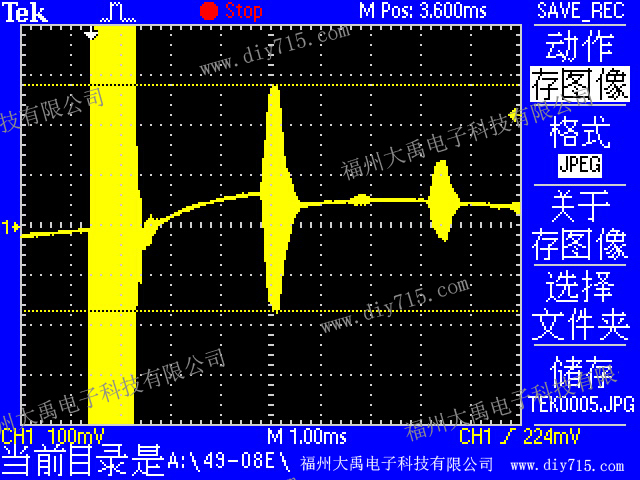

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

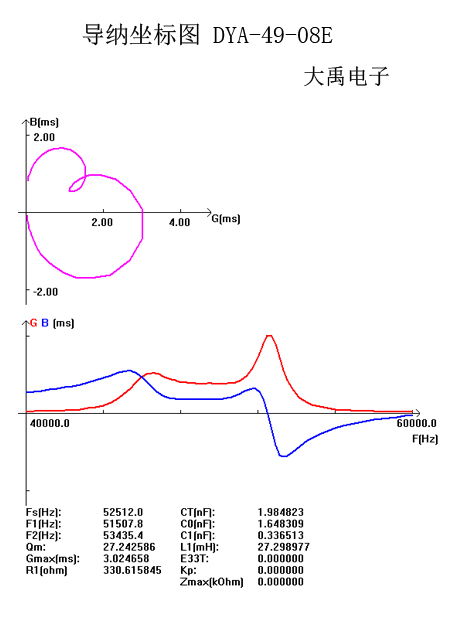

六、換能器的導納曲線圖
七、換能器的外形尺寸圖
