  • 200KHz 超聲波換能器

    名稱:200KHz 超聲波換能器

    型號:DYA-200-01E

    量程:0.10~1.5m

    盲區:0.1m

    頻率:200KHz±5%

    壓力:≤3公斤或者0.3MPa

    工作電壓:峰值電壓<1000VPP

    本產品適用于:超聲波液位計,監控,防撞,安防


    產品詳情

    一、換能器的主要技術指標

    名稱

    200KHz 超聲波換能器

    工作溫度

    -40~+80℃

    型號

    DYA-200-01E

    壓力

    ≤3公斤或者0.3MPa

    頻率

    200KHz±5%

    角度

    (波速寬度)半功率角@-3dB:8°±2

    銳度角:20°±4

    量程

    0.10~1.5m

    外殼材質

    弱酸弱堿環境下可以使用(不銹鋼)

    等效阻抗

    1500Ω±20%

    用途

    超聲波液位計,監控,防撞,安防

    電容量

    440pF±20% @1KHz

    安裝尺寸

    12.5mm

    靈敏度

    帶載驅動電壓750Vpp,距離0.3m

    回波幅度15mV

    防護等級

    IP68

    工作電壓

    峰值電壓<1000VPP

    重量

    10g±5%



    二、換能器的分類和配件



    配  件

    螺母

    電纜線長

    脈沖變壓器

    一  體

    選配

    標配20cm

    選配



     三、換能器的接線說明

    信號線:紅、換能器+,白、換能器-,黑、屏蔽線

    默認不帶溫度傳感器.



    四、換能器的測試電路原理圖

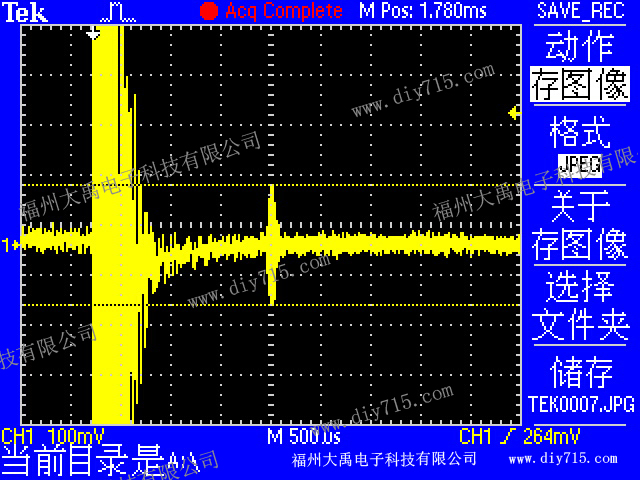

    五、換能器的回波測試圖

    測試環境距離0.6米,測試點ECHO×1

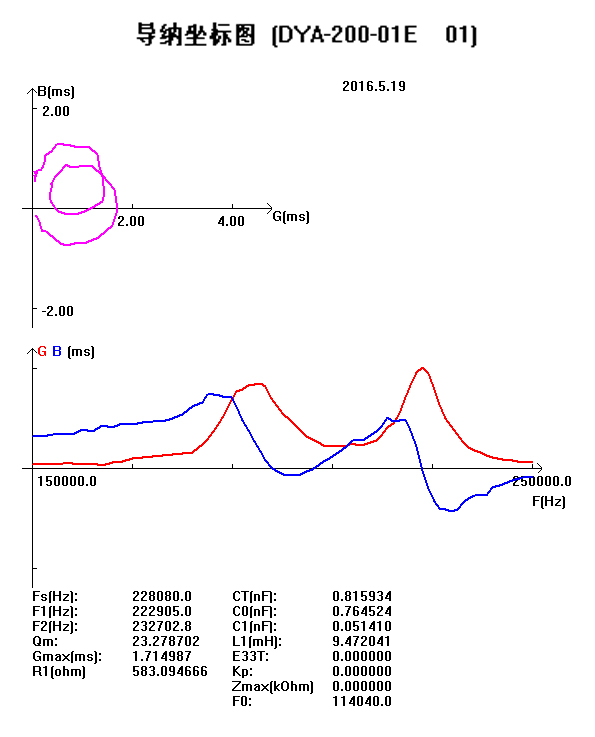

    六、換能器的導納曲線圖

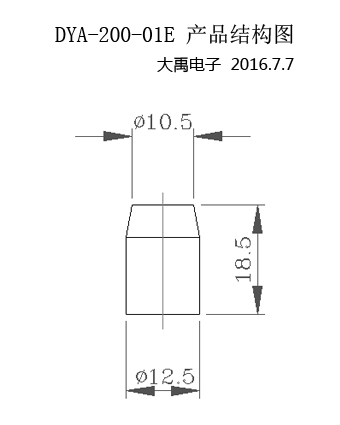

    七、換能器的外形尺寸圖
