34KHz普通型換能器C型（分體式）
名稱：34KHz普通型換能器C型（分體式）
型號：DYA-34-12C-F
量程：0.5～12m
工作溫度：-40～+80℃
頻率：34KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波液位計，監控，防撞，安防等！
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

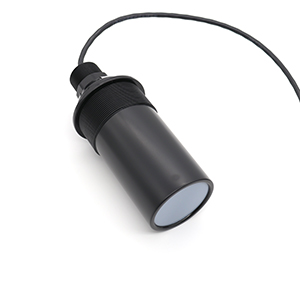

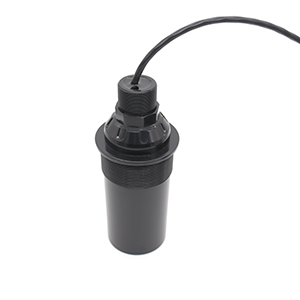

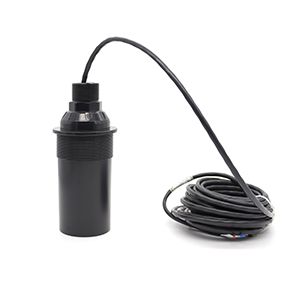

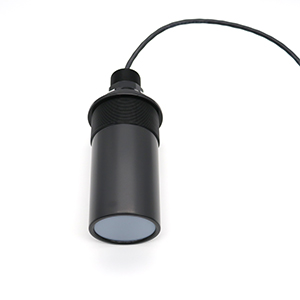

項目 | 技術指標 | 實物圖片 |
名稱 | 34KHz普通型換能器C型（分體式） |
|
型號 | DYA-34-12C-F | |
頻率 | 34KHz±5% | |
建議量程 | 0.5～12m | |
最小阻抗 | 550Ω±20％ | |
電容量 | 7100pF±20％ @1KHz | |
靈敏度 | 帶載驅動電壓：650Vpp，距離0.6m， 回波幅度370mV | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB:8°±10%， 銳度角:19°±10% | |
外殼材質 | ABS | |
用途 | 超聲波液位計，監控，防撞，安防 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 1630g±5％（線長：10米） | |
接線說明 | 分體（四線）：紅：換能器＋、白：換能器－、藍，黑溫度傳感器線（MF58）； 分體（三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－； | |

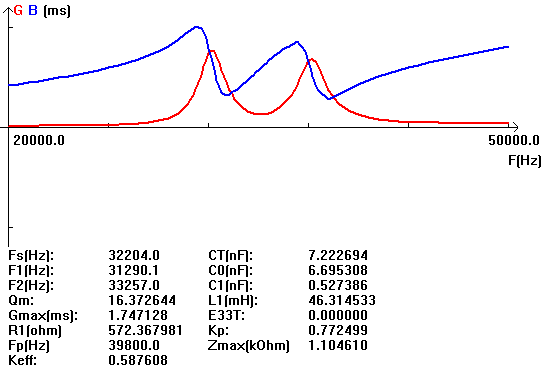

二、換能器的導納曲線圖

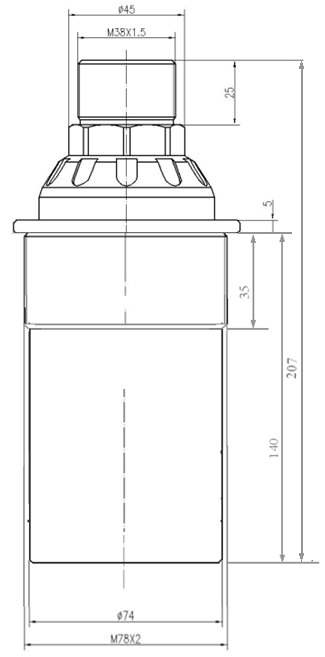

三、換能器產品結構圖
