?70KH 普通型換能器A型
名稱：3m量程普通型換能器 T型
型號：DYA-70-03A
量程：0.3～3m
盲區：0.3m
頻率：70KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
一、換能器的主要技術指標
名 稱 | 70KH 普通型換能器A型 | 工作溫度 | -40～+80℃ |
型 號 | DYA-70-03A | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 70KHz±5% | 角 度 | (波束寬度)半功率角@-3dB:10°±2 銳度角:23°±4 |
量 程 | 0.3～3m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 1500Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 1100pF±20％ @1KHz | 安裝尺寸 | 吊裝螺紋：M30*1.5 |
靈敏度 | 帶載驅動電壓：800Vpp，距離0.6m 回波幅度100mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 70g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 選配 | 標配25cm | 選配 |
三、換能器的接線說明
一體式接口：紅、換能器＋，白、換能器－，黑、屏蔽線 (默認不帶溫度傳感器)
四、換能器的測試電路原理圖

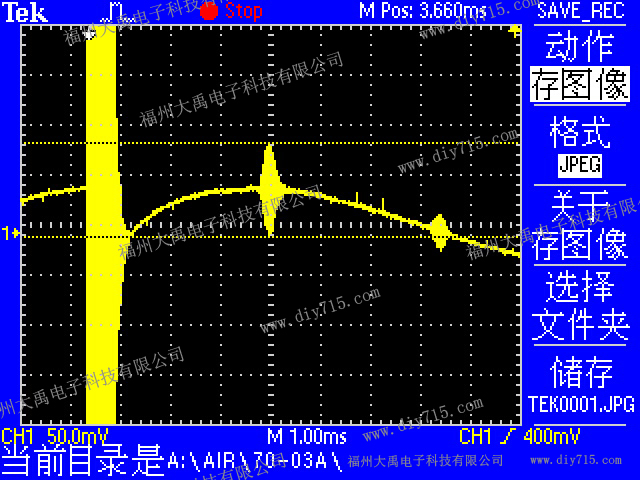

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

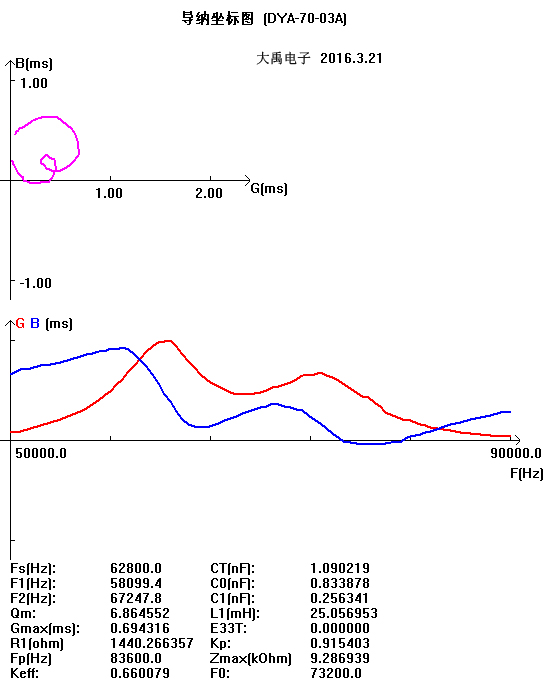

六、換能器的導納曲線圖

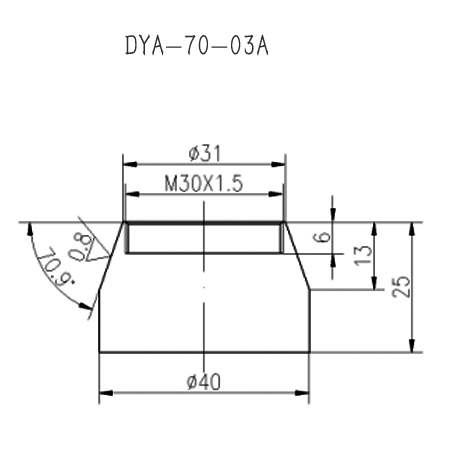

七、換能器的外形尺寸圖
