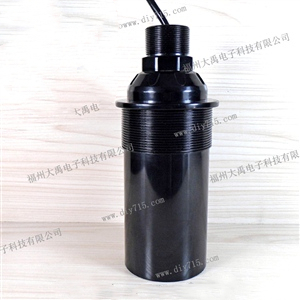

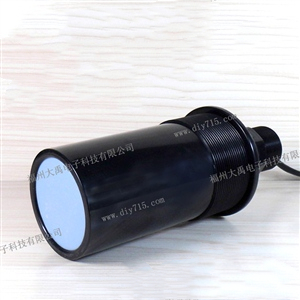

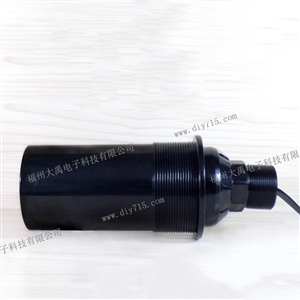

12m量程普通型換能器C型-分體
名稱：12m量程普通型換能器C型 分體式
型號：DYA-34-12C-F
量程：0.5～12m
盲區：0.5m
頻率：34KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1500VPP
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
氣體流量傳感器適用范圍
氣體流量傳感器具有顯示功能:能同時顯示累積流量、瞬時流量、壓力和溫度。
氣體流量傳感器具有通訊功能: 可以與分站的智能口進行RS485通訊，并能同時輸出累積流量、瞬時流量、壓力和溫度。
氣體流量傳感器應用廣泛，極大的影響著社會各行各業的發展。如工業生產、科學實驗、保證產品質量、提高生產效率、節約能源、促進科技的發展等方面起著重要作用。如今，氣體流量傳感器種類比較多，有節流式、容積式、渦街式、電磁式、熱式、超聲波式等若干種。多數是采集流體的溫度、壓力等信號，再換算成流量。但由于氣體流動狀態不穩定，使氣體流量傳感器的流量測量準確性受到影響。隨著科學技術的不斷發展， 氣體流量傳感器變得體積小，低成本，穩定性好，功耗低，可被批量制造。
目前，小而強的產品是當今社會急需的產品，而氣體流量傳感器隨著科學技術的進步，越來越能滿足社會的這一需要。并且其外觀也變得越來越小型化，其檢測性能的提高也對社會的發展做出積極的貢獻、
一、換能器的主要技術指標
名稱 | 超聲波氣體流量換能器 | 工作電壓 | 峰值電壓＜1000VPP |
型號 | DYA-200-01X | 工作溫度 | -40～+80℃ |
爆炸氣體環境 | 可照常工作 | 壓力 | 16公斤或者1.6MPa |
活性區直徑 | 15 mm | 角度 | (波速寬度)半功率角 @-3dB:7°±2， 銳度角:18°±4 |
頻率 | 200KHz±5% | 外殼材質 | 鈦合金 |
量程 | 0.10～1.5m | 用途 | 超聲波氣體流量計 |
等效阻抗 | 360Ω±20％ | 安裝尺寸 | （可按客戶要求定制） |
電容量 | 500pF±20％ @1KHz | 防護等級 | IP68 |
靈敏度 | 帶載驅動電壓：800Vpp 距離0.6m，回波幅度40mV | 重量 | 20g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配20cm | 選配 |
三、換能器的接線說明
一體式接口：二芯帶屏蔽，紅：換能器＋，白：換能器－，黑：屏蔽線（默認不帶溫度傳感器）
四、換能器的測試電路原理圖

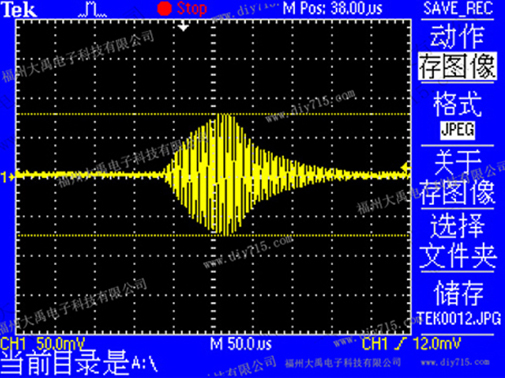

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1
六、換能器的導納曲線圖

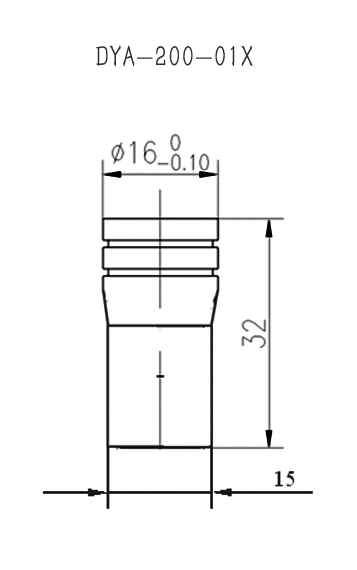

七、產品結構圖
