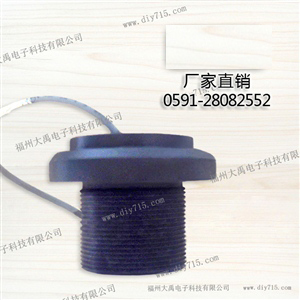

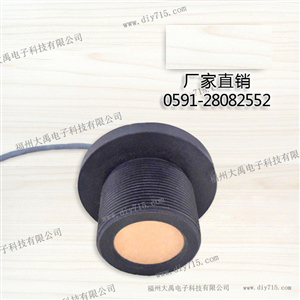

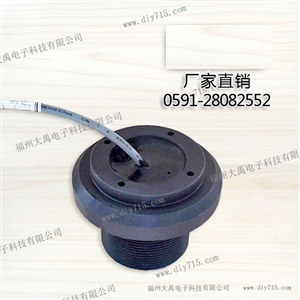

4m量程普通型換能器 D型 型號：DYA-80-04D
名稱：4m量程普通型換能器 D型
型號：DYA-80-04D
量程：0.20～4m
盲區：0.20m
頻率：80KHz±2KHz
工作電壓：峰值電壓＜1200VPP
本產品適用于：超聲波傳感器，超聲波測距，超聲波明渠流量計，超聲波接近開關，超聲波氣體流量計等等！
產品詳情
一、換能器的主要技術指標
名 稱 | 4m量程普通型換能器 D型 | 工作溫度 | -40～+80℃ |
型 號 | DYA-80-04D | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 80KHz±2KHz | 角 度 | (波速寬度)半功率角@-3dB:8°±2 銳度角:19°±4 |
量 程 | 0.20～4m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 600Ω±20％ | 用 途 | 超聲波傳感器，超聲波測距，超聲波明渠流量計，超聲波接近開關，超聲波氣體流量計 |
電容量 | 680pF±20％ @1KHz | 安裝尺寸 | 螺紋M38×2 |
靈敏度 | 發射電壓800Vpp，距離0.6m 回波幅度180mV（－62dB） | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1200VPP | 重 量 | 130g±5％ |
二、換能器的分類和配件
配 件 | M38×2螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 選配 | 無 | 選配 |
分 體 | 選配 | 標配20cm | 選配 |
三、換能器的接線說明
信號線：紅、換能器＋，黃、換能器－，黑、屏蔽線
默認不帶溫度傳感器.
四、換能器的溫度傳感器原理圖，測試電路原理圖
五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

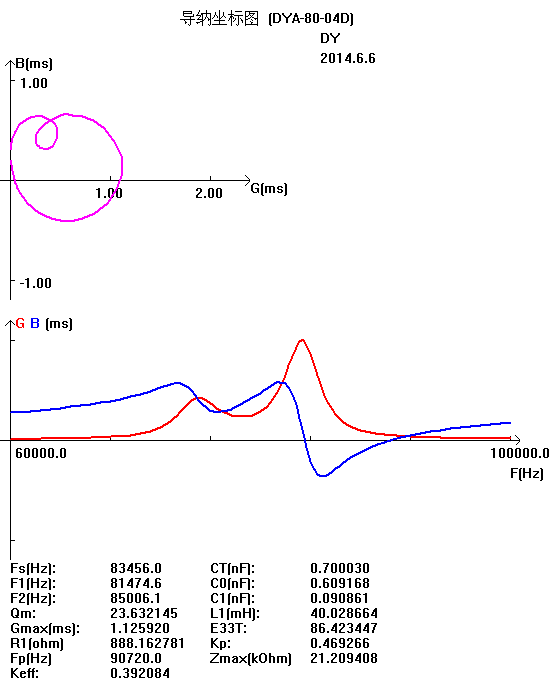

六、換能器的導納曲線圖

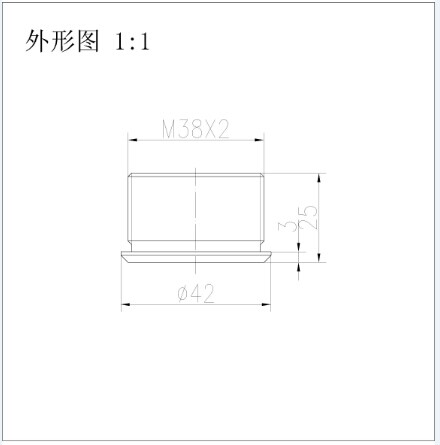

七、換能器的外形尺寸圖
