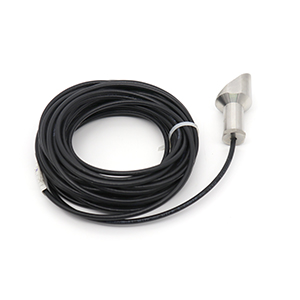

1MHz外貼式流量計換能器
名稱：1MHz外貼式流量計換能器
型號：DYW-1M-01S
量程：0.05 ～ 3m
工作溫度：-40～+80℃
頻率：1MHz±5%
工作電壓：峰值電壓＜300Vpp
本產品適用于：超聲波外貼式流量計
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
項目 | 技術指標 | 實物圖片 |
名稱 | 1MHz外貼式流量計換能器 |
|
型號 | DYW-1M-01S | |
頻率 | 1MHz±5% | |
建議量程 | 0.05 ～ 3m | |
最小阻抗 | 40Ω±20％ | |
電容量 | 3400pF±20％ @1KHz | |
靈敏度 | 探頭驅動電壓：24 V、一發一收， 對射距離45cm、接收幅度750 mV | |
工作電壓 | 峰值電壓＜300Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | ||
外殼材質 | 304不銹鋼、復合材料 | |
用途 | 超聲波外貼式流量計 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 600g±5％（線長：10m） | |
接線說明 | 白：換能器＋，黑：換能器－、屏蔽線；（默認不帶溫度傳感器） | |
二、換能器的導納曲線圖
三、換能器產品結構圖
