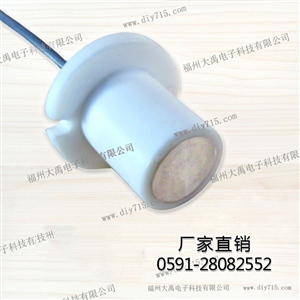

1MHz 耐腐蝕水聲換能器 DYW-1M-01L
名稱：1MHz 耐腐蝕水聲換能器
型號：DYW-1M-01L
量程：0.05～3m
盲區：0.05m
頻率：1MHz±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜300Vpp
本產品適用于：超聲波流量計，水下測距儀
產品詳情
一、換能器的主要技術指標
名稱 | 1MHz 耐腐蝕水聲換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-1M-01L | 壓力 | ≤10公斤或者1MPa |
頻率 | 1MHz±5% | 角度 | (波速寬度)半功率角@-3dB:4.5°±1 銳度角:10.5°±4 |
量程 | 0.05~3m | 外殼材質 | 強酸強堿環境下可以使用（POM） |
等效阻抗 | 220Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 1300pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 發射電壓200Vpp，距離0.6m 回波幅度700mV（－62dB） | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜300Vpp | 重量 | 70g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配2m | 選配 |
三、換能器的接線說明
分體：紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖

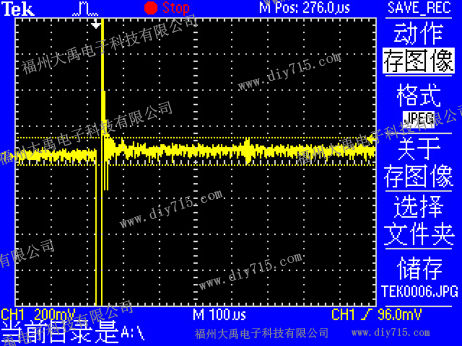

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

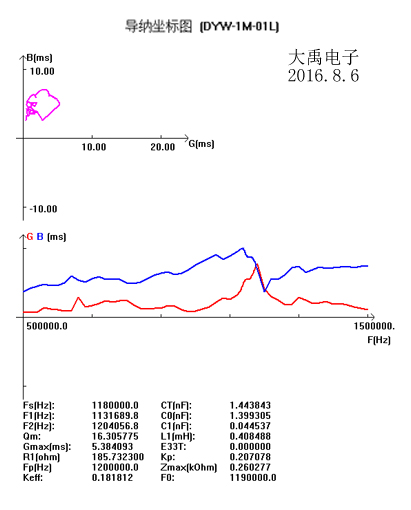

六、換能器的導納曲線圖
七、換能器的外形尺寸圖
福州大禹電子——超聲波換能器廠家，擁有專業的技術團隊及良好的售后服務！如需咨詢，請撥打熱線電話：0591-28082552 大禹電子將竭誠為您服務！
