200KHz超聲波換能器（DYA-200-01X）
名稱：200KHz超聲波換能器
型號：DYA-200-01X
量程：0.10～1.5m
工作溫度：-40～+80℃
頻率：200KHz±5%
工作電壓：峰值電壓＜500 Vpp
本產品適用于：超聲波氣體流量計
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

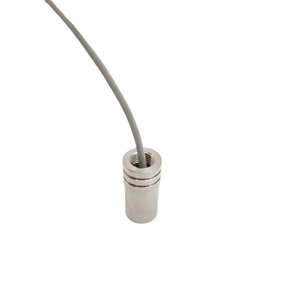

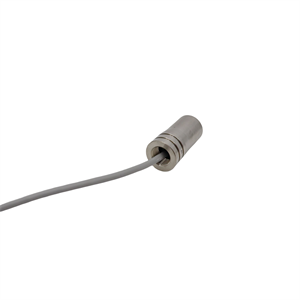

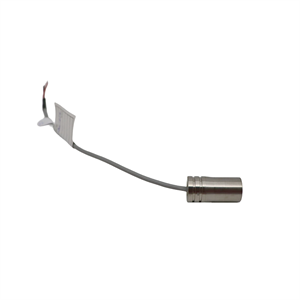

項目 | 技術指標 | 實物圖片 |
名稱 | 200KHz超聲波換能器 |
|
型號 | DYA-200-01X | |
爆炸氣體環境 | 可照常工作 | |
活性區直徑 | 15 mm | |
頻率 | 200KHz±5% | |
建議量程 | 0.10～1.5m | |
最小阻抗 | 360Ω±20％ | |
電容量 | 500pF±20％ @1KHz | |
靈敏度 | 空載驅動電壓：200Vpp，距離0.3m， 回波幅度8mVA | |
工作電壓 | 峰值電壓＜500 Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | 16公斤或者1.6MPa | |
角度 | (波速寬度)半功率角@-3dB:7°±10%， 銳度角:18°±10% | |
外殼材質 | 鈦合金 | |
用途 | 超聲波氣體流量計 | |
安裝尺寸 | （可按客戶要求定制） | |
防護等級 | IP68 | |
重量 | 20g±5％（線長：20cm） | |
接線說明 | 一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（默認不帶溫度傳感器） | |

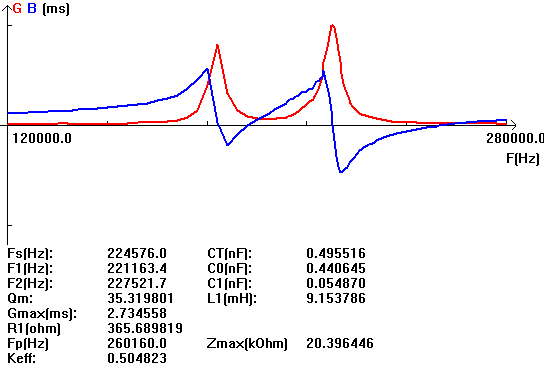

二、換能器的導納曲線圖

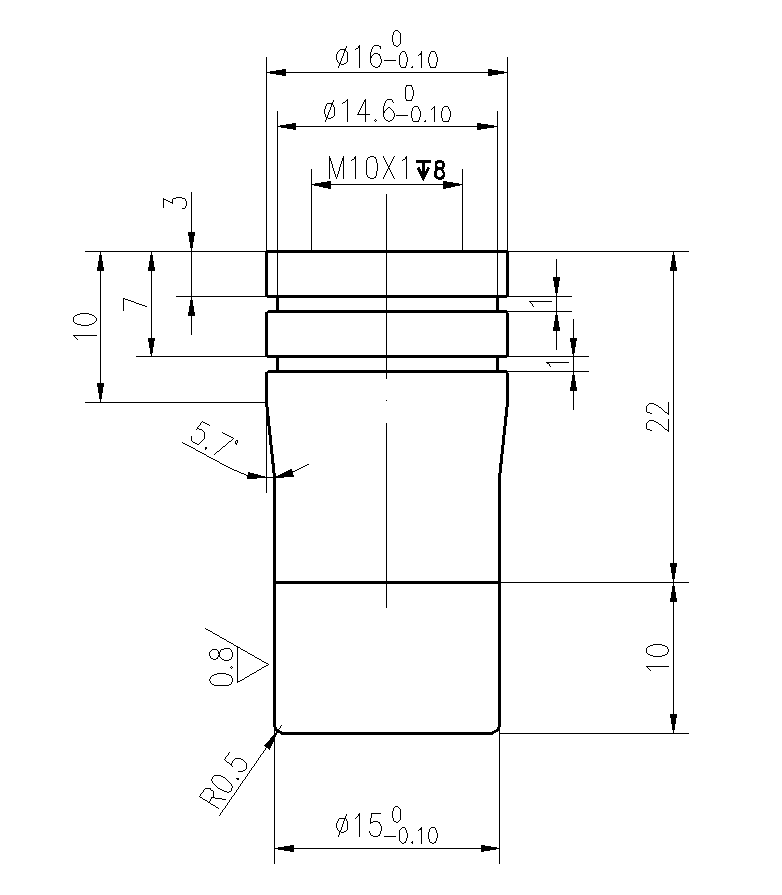

三、換能器產品結構圖
